专利号: 2013101262331
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种测量预制桩倾斜的方法,其特征在于:操作步骤如下:

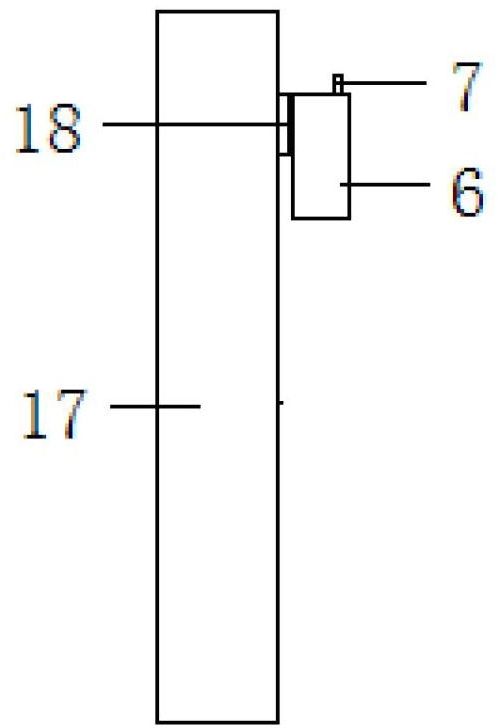

步骤一:在预制桩的上部设置一个槽口,先将预制桩打入地基,预制桩立稳后将检测发送器通过挂钩挂在槽口上;所述的检测发送器外形为长方体,长方体的后侧设有所述的挂钩,在长方体外侧的顶部和前侧分别设有发送天线和发送器开关;在长方体内壁的两个竖直面上分别安装加速度计A、加速度计B,在长方体内还安装有AD转换器、微处理器F、无线发送模块和电源模块;

步骤二:打开检测发送器的发送器开关开始测量预制桩倾斜状态,打开与检测发送器配套的移动接收器的接收器开关,接收检测发送器发送的预制桩倾斜状态信息;所述的移动接收器为手持式接收器,移动接收器的前端设有接收天线,移动接收器的上层面板上设有带指针的表盘,显示角度的显示屏,还设有操作面板,操作面板上设有接收器开关,面板的背面设计有用于安装接收数据的电路小盒;

步骤三:继续打入预制桩,施工过程中检测发送器中的加速度计A、加速度计B感应出倾斜状态下重力加速度在其敏感轴上的分量,输出电压信号,电压信号通过AD转换器转换成数字信号,微处理器F对数字信号进行反三角函数运算,分别计算出加速度计A、加速度计B所在面与铅锤面的夹角γ和β;微处理器F根据计算出的γ和β,再通过三角函数关系式运算,得到预制桩倾斜的偏斜角ɑ和偏斜的方位θ,微处理器F通过无线发送模块、发送天线将预制桩偏斜角ɑ和偏斜的方位θ的信息发送出去;移动接收器通过接收天线和无线接收模块接收检测发送器发送的预制桩倾斜状态的数据,通过移动接收器上的表盘读出基桩倾斜方向θ,从显示器上读出基桩倾斜角ɑ;

步骤四:对预制桩采取纠偏纠斜措施后,继续进行打入预制桩的施工,在预制桩上挂的检测发送器快接触土体前,将检测发送器取下,用于下一个预制桩施工过程的检测。

2.根据权利要求1所述的一种测量预制桩倾斜的方法,其特征在于:步骤一中所述长方体的检测发送器中安装的加速度计A与加速度计B分别与AD转换器连接,AD转换器与微处理器F、无线发送模块串接,无线发送模块与发送天线连接,电源模块向AD转换器、微处理器F、无线发送模块供电;发送器开关与电源模块连接。

3.根据权利要求1所述的一种测量预制桩倾斜的方法,其特征在于:步骤一中所述加速度计A与加速度计B型号为MS9002D。

4.根据权利要求1所述的一种测量预制桩倾斜的方法,其特征在于:步骤二中所述配套的移动接收器背面设计的电路小盒内含有无线接收模块、微处理器S、电源模块及与表盘、显示屏和操作面板连接的导线,接收天线与无线接收模块连接,无线接收模块、操作面板、表盘和显示屏分别与微处理器S连接,接收器开关与电源模块连接。
