专利号: 2013101266493
申请人: 太仓市车中宝休闲用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

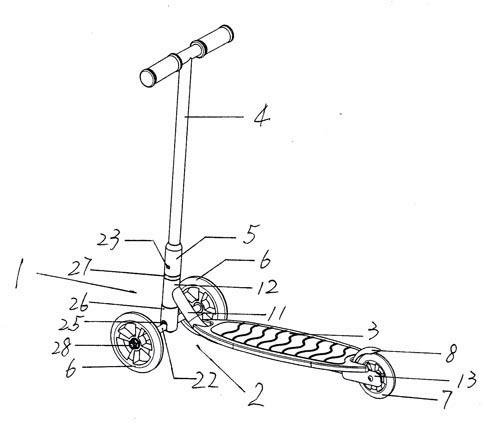

1.一种前两轮避震式滑板车,包括车身、避震轮轴、踏板、车把、车把连接座、两前轮、后轮和后轮罩,其特征是:车身包括车梁、转筒和后叉,车梁是前部带向上弯曲的金属圆管,车梁的前端焊接转筒,车梁的后端焊接后叉,转筒是金属圆管中镶嵌有一塑料衬管;避震轮轴包括半圆型材管、轮轴管、锁销、垫片、避震弹簧、避震罩、定位圈、轮轴管和轮轴,半圆型材管是一半圆形的金属型材的切断加工件,半圆型材管下端两对应的侧面开有相互的对穿圆孔,半圆型材管上端的侧面有一孔,轮轴管穿入半圆型材管的对穿孔中、并用点焊固定,半圆型材管上套有垫片、避震弹簧和避震罩,避震罩是一竖放的筒状的塑料件,避震罩罩于避震弹簧之外,半圆型材管再穿入转筒的塑料衬管中,然后在半圆型材管的上部紧配套接定位圈,再在半圆型材管的管孔中和上端侧面的孔中安装锁销,锁销由销件和扭簧构成,轮轴穿入轮轴管中,轮轴的两头各套接一前轮,并用两防滑螺母拧接于轮轴的两端定位;后叉上安装后轮,车梁上安装踏板,后轮罩安装于踏板的后端、并位于后叉上方,车把是一横管和一竖管焊接成丁字形,车把连接座是上部带有圆管孔、下部带有半圆形管孔的圆管型塑料件,车把连接座上部的侧面带有一铆接孔、下部的侧面带有一锁接孔,车把连接座的铆接孔与车把的底部铆接固定,车把连接座的锁接孔与安装于半圆型材管上的锁销锁接。

2.根据权利要求1所述的前两轮避震式滑板车,其特征是:所述的车梁是金属圆管前部向上弯曲、前端上下冲压成弧口的管件,所述车梁的前部和后部的上方分别焊接有两头带孔的连接所述踏板的连接片,所述转筒的塑料衬管是底端的一圈带有凸边的管状塑料件,所述的后叉是一开口向后的槽型、槽型的两后端有相互的对穿孔的金属件。

3.根据权利要求1所述的前两轮避震式滑板车,其特征是:所述避震罩的顶部有一半圆孔,所述避震罩的半圆孔与所述的半圆型材管相对应,所述避震罩下端两对应的侧面各有一 η形口,所述避震罩的两η形口,与穿入于所述半圆型材管对穿孔中的所述轮轴管相对应,所述避震罩筒状的内径略大于所述避震弹簧的外径。

4.根据权利要求1所述的前两轮避震式滑板车,其特征是:所述的锁销包括销件和扭簧,销件是成楔形状的塑料件,销件安装于所述半圆型材管上端侧面的孔中,扭簧安装于所述半圆型材管的管孔中,扭簧的一端连接于销件,所述的轮轴是一根两头开有螺纹的圆钢。

5.根据权利要求1所述的前两轮避震式滑板车,其特征是:所述的踏板通过螺栓拧接于所述车梁前部和后部的两连接片上。

6.根据权利要求1所述的前两轮避震式滑板车,其特征是:所述车把的竖管的底部的侧面有一孔,所述车把底部侧面的孔与所述车把连接座的铆接孔铆接。

7.根据权利要求1所述的前两轮避震式滑板车,其特征是:所述的前轮和所述的后轮,是塑料轮毂的PU轮,所述前轮和所述后轮中间的两侧各镶嵌一轴承,所述的后轮通过对锁螺栓连接于所述后叉两后端的对穿孔中。

8.根据权利要求1所述的前两轮避震式滑板车,其特征是:所述的后轮罩是前端带孔的塑料轮罩,所述后轮罩通过螺栓连接于所述踏板的后端。
