专利号: 2013101295388
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

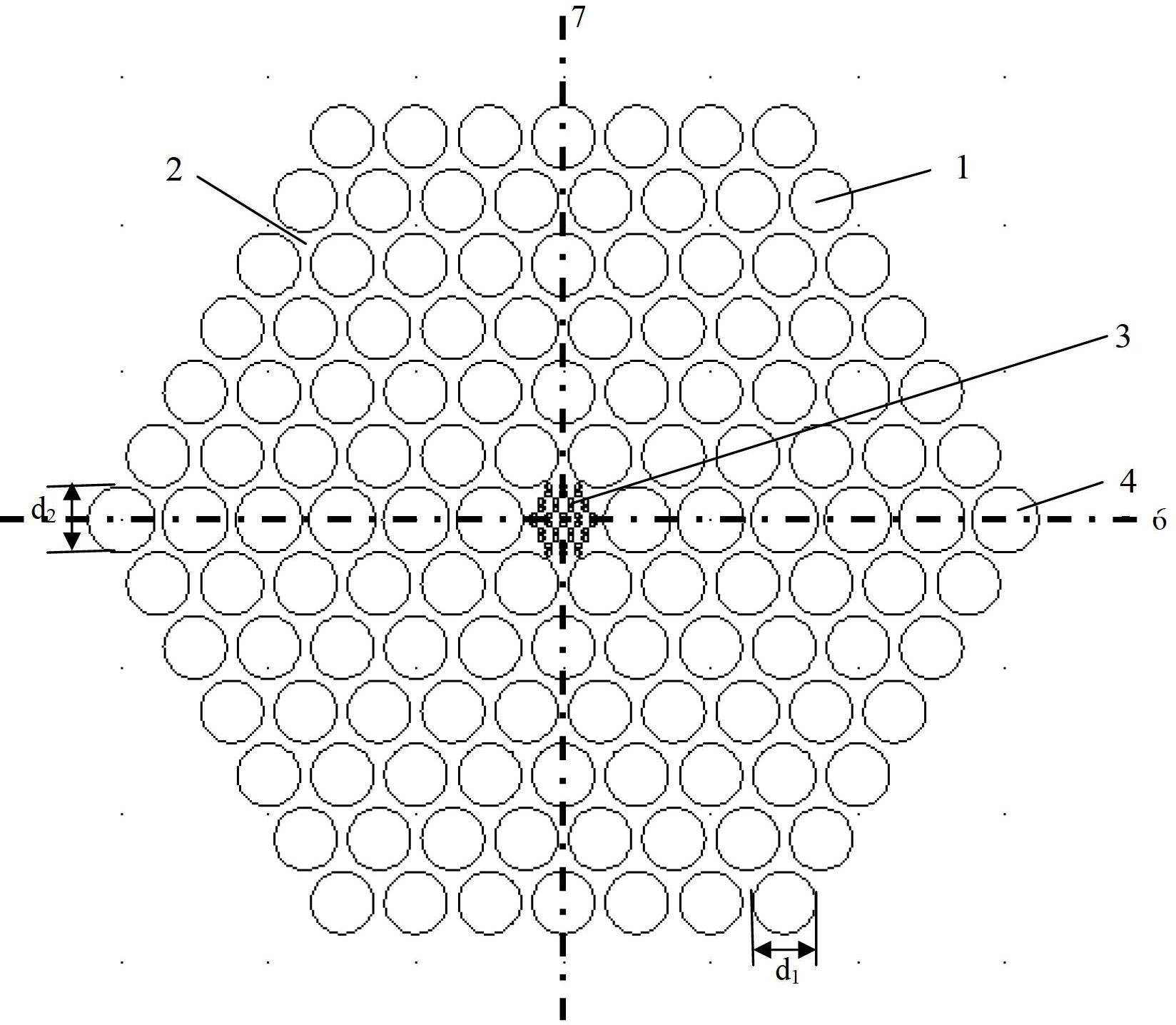

1.一种光子晶体光纤,所述光纤的横截面包括纤芯和包层,沿所述的光纤轴向有规律地排列着许多空气孔道,所述的空气孔道沿光纤轴线平行排列,所述光纤的横截面上的空气孔在光纤背景材料中呈周期性排列,相邻排的空气孔相互错位,间隔排的空气孔相互对准,每相邻的三个空气孔构成正三角形,其特征在于:所述横截面中心位置的一个空气孔被微晶结构替代构成光纤的所述纤芯,所述纤芯由相同的孪生空气孔对均匀分布在光纤背景材料中构成,所述的孪生空气孔对是由上下并列并与横向中心轴相垂直排布的两个相同的小空气孔构成,相邻排的孪生空气孔对交错排列,间隔排的孪生空气孔对相互对准,所述纤芯中孪生空气孔对的总排数成单数,中间排的孪生空气孔对的个数成单数,所述纤芯中孪生空气孔对以最中心的孪生空气孔对所对应的横向中心轴和纵向中心轴分别呈轴对称布置,所述包层是空气孔在背景材料中均匀排布并包围着所述纤芯的外围区域,所述包层中排布在横向中心轴上的一排空气孔均被大空气孔所替代,所述的大空气孔在不影响到相邻空气孔的条件下可以在原来的位置上呈放射状扩大,所述的大空气孔直径都相同;所述横截面呈中心对称图形;

包层中每个空气孔的直径为d1=0.85μm,包层中相邻空气孔的间距为Λ=2.3μm,包层中水平轴线上的大空气孔的直径略大于其它空气孔的直径,其直径为d2,d2分别取三个值0.85μm,0.90μm,以及0.95μm;

纤芯中的孪生空气孔对中每个空气孔直径d3=0.085μm,相邻孪生空气孔对的水平间距b=0.15μm,每个孪生空气孔对中两个空气孔之间的距离为h=0.1μm。

2.如权利要求1所述的光子晶体光纤,其特征在于:所述的背景材料为硅玻璃材料。

3.如权利要求2所述的光子晶体光纤,其特征在于:所述的背景材料为聚合物材料。
