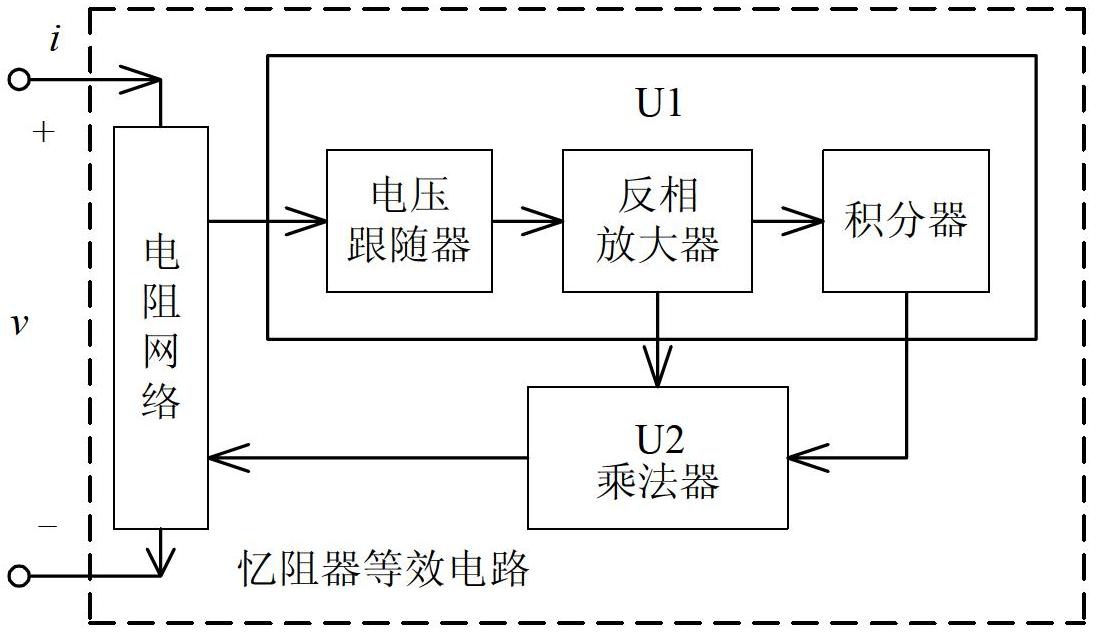

1.一种忆阻器等效模拟电路,其特征是包括电阻网络、集成运算放大器U1和乘法器U2,电阻网络的两端分别连接输入端(A、B),电阻网络与集成运算放大器U1相连,集成运算放大器U1用于实现电压跟随、反向放大和积分运算;集成运算放大器U1与乘法器U2相连,乘法器U2与电阻网络相连,乘法器U2用于实现信号的相乘。
2.根据权利要求1所述的忆阻器等效模拟电路,其特征在于:所述的电阻网络包括电阻R1、电阻R7,电阻R1与电阻R7相连,电阻R1、电阻R7的另一端分别连接所述的输入端(A、B)。
3.根据权利要求2所述的忆阻器等效模拟电路,其特征在于:所述的集成运算放大器U1采用LM324;集成运算放大器U1的第3引脚通过电阻R1接地。
4.根据权利要求3所述的忆阻器等效模拟电路,其特征在于:所述集成运算放大器U1的第1引脚与第2引脚短接,第4引脚接电源VCC,第11引脚接电源VEE;所述集成运算放大器U1的第1引脚通过电阻R2与第6引脚相连,第5引脚接地,第6引脚通过电阻R3接第7引脚,第7引脚通过电阻R6接第9引脚;第8引脚通过电容C1与第9引脚相连;第10引脚接地;第12、13、14引脚悬空。
5.根据权利要求4所述的忆阻器等效模拟电路,其特征在于:所述的乘法器U2采用AD633JN;所述乘法器U2的X1引脚接集成运算放大器U1的第8引脚,Y1引脚与集成运算放大器U1的第7引脚相连,X2引脚和Y2引脚接地,VS+引脚接电源VCC,VS-引脚接电源VEE,Z引脚接地,W引脚通过电阻R7接地。
