专利号: 2013101395988
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

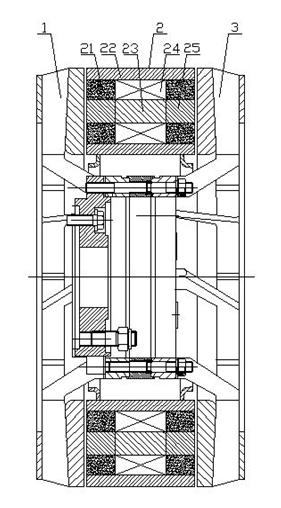

1.一种电磁与永磁复合式涡流缓速器,其特征是:包括一个左转子盘、一个右转子盘和偶数个电永磁励磁装置(2),左、右转子盘同轴且对称分布在偶数个电永磁励磁装置(2)的左、右两边,偶数个电永磁励磁装置(2)沿转子盘的圆周方向均匀布置,每个电永磁励磁装置(2)与左、右转子盘之间均具有轴向气隙;每个电永磁励磁装置(2)均由左、右永磁体(21)、导磁套(22)、铁芯(23)、线圈(24)和左、右导磁体(25)组成,导磁套(22)内腔的左、右两端同轴紧密套有横截面为圆环形的相应的左、右永磁体(21),左、右永磁体(21)中同轴紧密套有相应的左、右导磁体(25);左、右两个导磁体(25)之间固定连接与导磁体(25)同轴的铁芯(23),铁芯(23)上绕有线圈(24),每个电永磁励磁装置(2)的轴心线与转子盘的轴心线平行;

永磁体(21)径向充磁,每两个相邻电永磁励磁装置(2)中的左永磁体(21)的内、外圆环面的充磁方向相反,每两个相邻电永磁励磁装置(2)中的右永磁体(21)的内、外圆环面的充磁方向相反,同一个电永磁励磁装置(2)中的左、右永磁体(21)的内、外圆环面的充磁方向相反。

2.根据权利要求1所述的一种电磁与永磁复合式涡流缓速器,其特征是:左永磁体

(21)、左导磁体(25)、导磁套(22)的左端面均平齐,右永磁体(21)、右导磁体(25)、导磁套(22)的右端面均平齐。

3.根据权利要求1所述的一种电磁与永磁复合式涡流缓速器,其特征是:每个电永磁励磁装置(2)与左、右转子盘之间均具有1-2mm的轴向气隙。

4.根据权利要求1所述的一种电磁与永磁复合式涡流缓速器,其特征是:线圈(24)中无电流通过时,电永磁励磁装置(2)对左、右转子盘没有制动力,线圈(24)中通入电流时,电永磁励磁装置(2)对左、右转子盘有电磁场和永磁场的涡流制动力,制动时,偶数个电永磁励磁装置(2)部分通入电流或全部通入电流。
