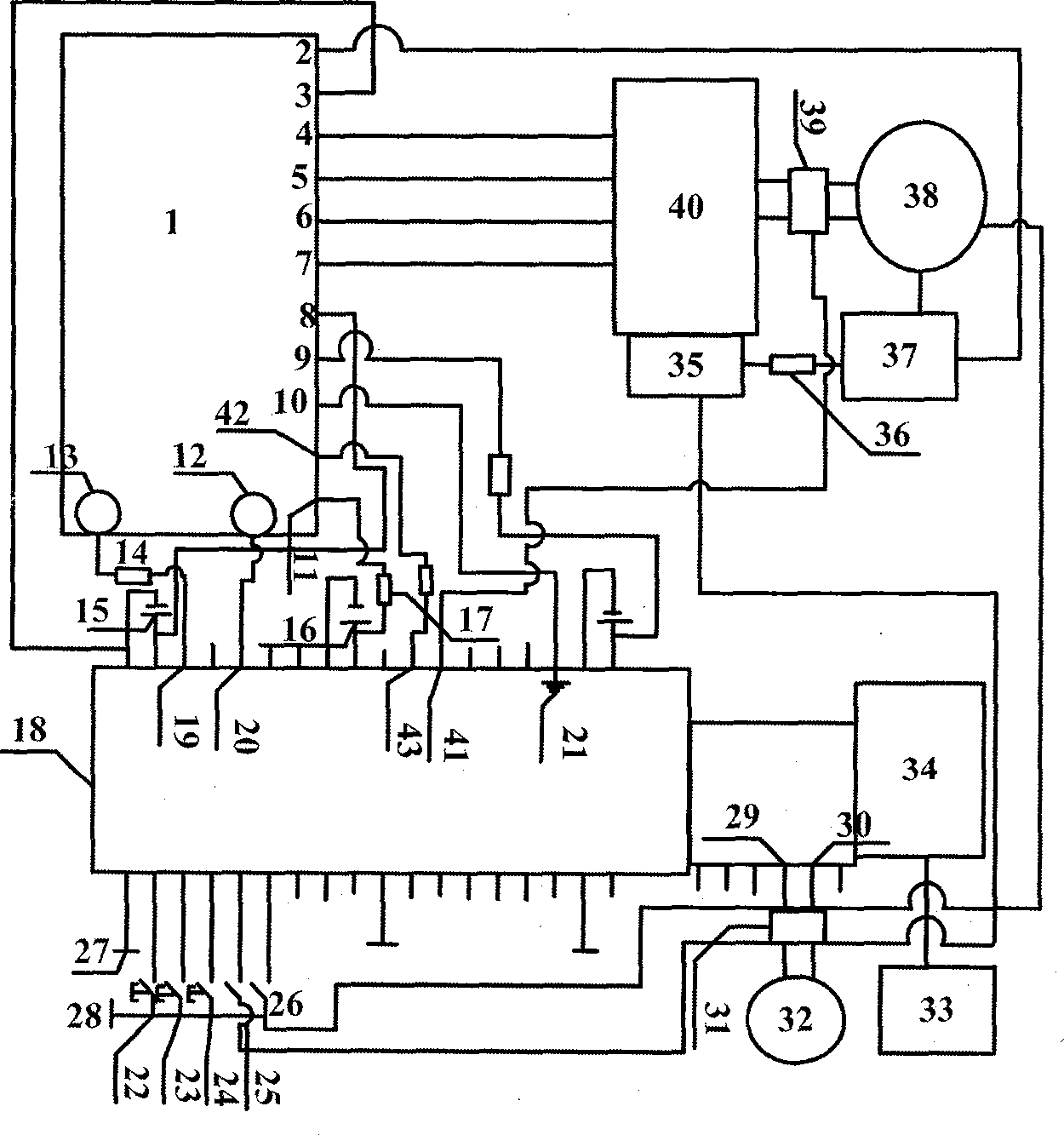

1.一种井下巷道断面瞬时监测系统，利用PLCcpu224XP(18)作为主控器，包括1号高速计数器和2号高速计数器，以及SH-2024步进电机驱动器(1)、电机传感器开关(25)、脉冲测距仪开关(26)、矿用本安型智能压力传感器(32)、上位机(33)、电机传感器(35)、矿用脉冲式激光测距仪(38)、两相混合式步进电机(40)，其特征在于：归零按钮(22)、电机启动按钮(23)、电机停止按钮(24)、电机传感器开关(25)、脉冲测距仪开关(26)分别连接在PLCcpu224XP(18)的输入端，并且它们要共同接通DC24V(28)；

电机传感器(35)由电机传感器开关(25)控制，矿用脉冲式激光测距仪(38)由脉冲测距仪开关(26)控制，电机传感器(35)要上拉240Ω然后由24V开关电源(37)供电；

矿用本安型智能压力传感器(32)通过DC10V变送器(31)和模拟量输入点(29、30)连通；

SH-2024步进电机驱动器(1)由DC24V开关电源供电，开关电源和Vcc(2)端相连，驱动器(1)通过A+(4)、A-(5)、B+(6)、B-(7)四个接口控制步进电机的运行；

共阳端OPTO(8)接到DC5V(15)阳极，Vcc-(3)接到阴极；

激光测距仪由24V开关电源(37)供电，PLC通过Q0.7控制继电开关(39)的开合；

步进电机为两相四细分式，其步进角为0.45度。

2.根据权利要求1所述的井下巷道断面瞬时监测系统，其特征在于：

1号高速计数器的脉冲频率设为6400个/s，2号高速计数器的脉冲频率设置为3200个/s。
