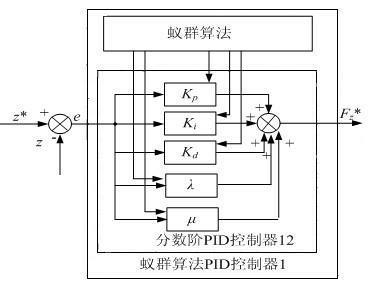

1.一种轴向混合磁轴承蚁群算法分数阶PID控制器的构造方法,其特征是包括以下步骤:(1) 将轴向混合磁轴承的轴向位移信号z 与给定的轴向位移参考位置信号z*比较得到位移偏差信号e,将位移偏差信号e 输入至控制律是 的常规的分数阶PID控制器,Kp是比例系
数;Ki是积分系数;Kd是微分系数;λ 是微分阶次系数;μ 是积分阶次系数;e(t)是t 时刻的位移偏差;D是微积分算子, , 是t 时刻输出的力信号控制量;
(2)设定最大循环迭代次数Nmax=2000及每个控制参数Kp,Ki,Kd,λ,μ 的蚂蚁数均为m=60;根据控制参数Kp,Ki,Kd,λ,μ 的取值范围确定蚂蚁爬行的区域;
(3)设置Kp的爬行区域中的节点的初始信息量 =0、Ki的爬行区域中的节点的初始信息量 =0.0002、Kd的爬行区域中的节点的初始信息量 =0、λ的爬行区域中的节点的初始信息量 =0、μ 的爬行区域中的节点的初始信息量=1,规定每只蚂蚁由上一节点爬至下一节点的时间相等;
(4)将蚂蚁全部放置在起始点(x0,y0)开始爬行,第k 只蚂蚁爬行至下一节点的路径选择概率为:,
k=1,2,3,…,40,tj为当前时刻, 为tj时刻节点 上的信息能见度,为tj时刻节点 上遗留的信息量, , 为当前最优路径对应的各节点纵坐标;分别对五个控制参数Kp,Ki,Kd,λ,μ 进行寻优; (5) 由 随 机 函 数 生 成 [0,1] 内 随 机 数,确 定 满 足的最小l,l=0,1,…,15,下一时刻的第l 个节点即为爬行方向;
(6)每个控制参数Kp,Ki,Kd,λ,μ 的全部蚂蚁均完成一次爬行过程,并计算所有蚂蚁爬行的目标函数值,记录所有目标函数值中最小目标函数值的爬行路径,完成一次参数寻优;
(7)在全部蚂蚁完成一次爬行后,更新各节点信息量,循环迭代;
(8)若循环迭代次数小于最大循环迭代次数Nmax=2000次,则跳到步骤(4)中将蚂蚁全部放置在起始点(x0,y0)重新开始爬行;反之,则输出的最优控制参数Kp,Ki,Kd,λ,μ,完成轴向混合磁轴承蚁群算法分数阶PID控制器的构造。
2.根据权利要求1所述的轴向混合磁轴承蚁群算法分数阶PID控制器的构造方法,其特征是:步骤(6)中,所述目标函数J的求法为:当 时, ; 当 时, ;
J是目标函数, 是t时刻的位移偏差, 是t时刻PID控制器输出的力信号控制量; , 是t时刻输出调制后的位移输出量; 是t-1时刻输出调制后的位移输出量; tu为上升时间。
3.根据 权 利要 求1所 述的 轴向 混合 磁 轴承 蚁群 算 法分 数阶PID控制器的构造方法,其特征是:步骤(7)中所述各节点信息量按下式更新:, 为信息量挥发系数, ;1- 是信息量
残留系数, 为tj时刻的节点 的信息量的增量,如果第k只蚂蚁经过, ;如果第k 只蚂蚁未经过 , ;Lk为第k只蚂蚁在本次循环所走的路径长度,Q为信息量强度,且Q=1。
4.根据权利要求1所述的轴向混合磁轴承蚁群算法分数阶PID控制器的构造方法,其特征是:步骤(2)中,Kp的取值范围为[0,10],Ki的取值范围为[0.0002,0.0004],Kd的取值范围为[0,10],λ的取值范围[0,30],μ 的取值范围[0,30]。
