专利号: 2013101875877
申请人: 英业达科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

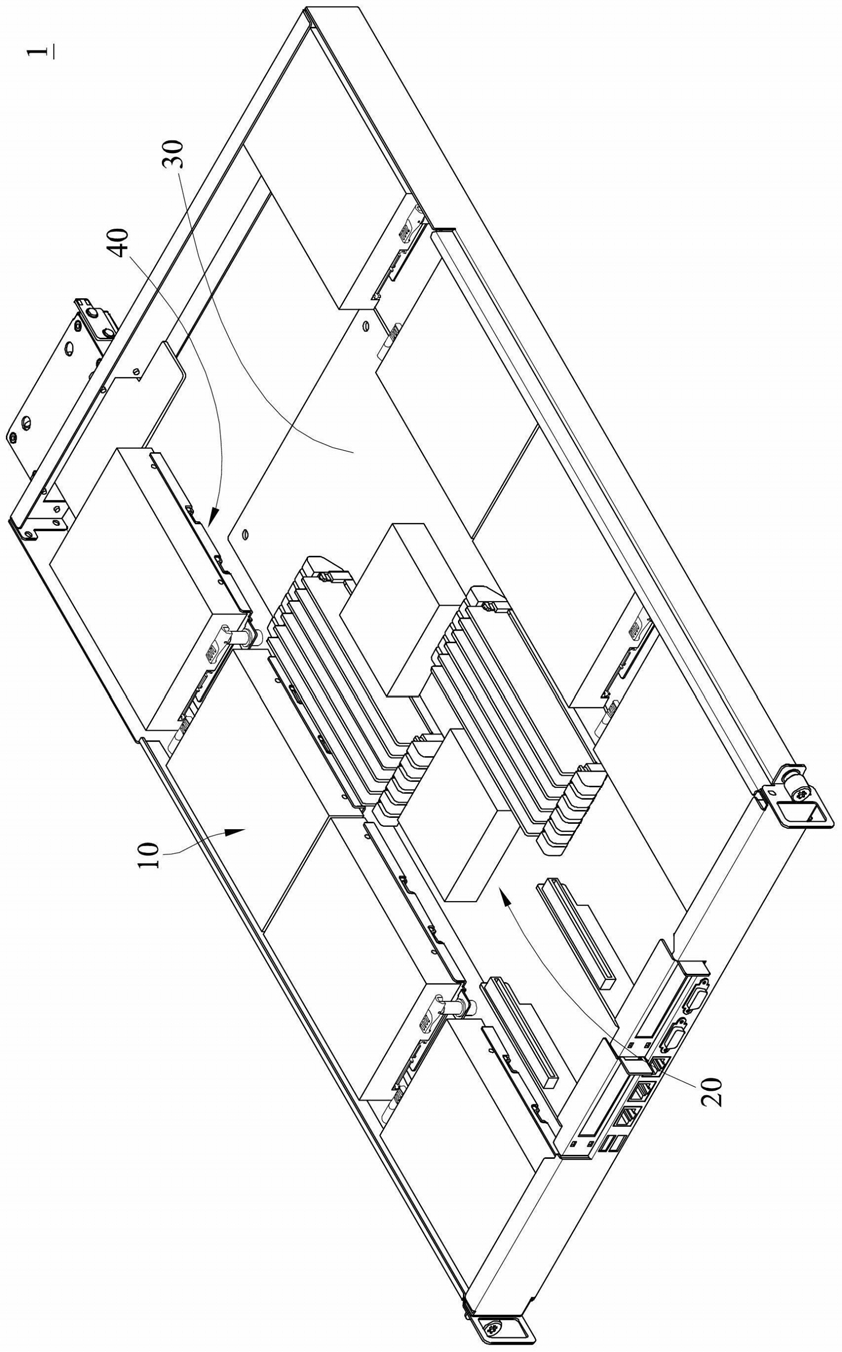

1.一种伺服器,其特征在于,包括:

一储存模块,用以储存数据;

一处理模块,电性连接于该储存模块;

一主机板,该处理模块设置于该主机板;以及

一固定结构,包括:

一承载盘;

一挡块,固设于该承载盘上;

一托盘,设有一底壁,该储存模块设置于该底壁上并固持于该托盘,该托盘相对于该承载盘具有一第一位置及一第二位置,该底壁具有一固定孔,该挡块穿过该固定孔,于该托盘位于该第二位置时,该挡块经由该固定孔卡合于该托盘于该托盘位于该第一位置时,该挡块与该托盘解除卡合,以使该挡块能够与该固定孔相脱离从而能够从该承载盘卸下该托盘;

一第一配合部,固设于该托盘且具有一第一状态及一第二状态,于该第一配合部处于该第一状态时,该托盘能够于该第一位置及该第二位置间移动,以使该挡块与该托盘进行相卡合的状态与解除卡合的状态的切换;以及一第二配合部,固设于该承载盘,于该托盘位于该第二位置且该第一配合部处于该第二状态时,该第一配合部与该第二配合部相配合以使该托盘锁定于该第二位置。

2.权利要求1所述的伺服器,其特征在于,该固定孔具有一长轴方向,该托盘移动于该第一位置及该第二位置之间时具有一移动方向,该长轴方向与该移动方向及该底壁平行。

3.权利要求1所述的伺服器,其特征在于,该托盘还设有位于该底壁相对两侧的两侧壁,该储存模块位于该两侧壁之间,该固定结构还包括多个锁固件,以能够拆卸的方式将该储存模块锁固于该底壁。

4.权利要求1所述的伺服器,其特征在于,该第一配合部设有一配合杆,该第二配合部设有一开口,于该托盘位于该第二位置且该第一配合部位于该第二状态时,该配合杆的一末端由该开口凸伸入该第二配合部,以将该托盘锁定于该第二位置,于该托盘位于该第二位置且该第一配合部处于该第一状态时,该配合杆的该末端位于该第二配合部之外,以使该托盘能够由该第二位置移回该第一位置。

5.权利要求4所述的伺服器,其特征在于,该第一配合部还包括:

一基座,固定于该托盘并具有相对的一顶端及一底端以及贯通该顶端及该底端的一容置空间;以及一拨杆,设置于该顶端且具有垂直于该配合杆的一横轴、一第一抵靠面及一第二抵靠面,该横轴平行于该第一抵靠面及该第二抵靠面且与该第一抵靠面的垂直距离大于与该第二抵靠面的垂直距离;

其中,该配合杆能够移动地部分容置于该容置空间,该配合杆与该末端相反的另一末端位于该容置空间之外,该横轴穿过该配合杆的该另一末端,该配合杆以该横轴为转轴枢接于该拨杆,于该第一配合部位于该第一状态时,该拨杆的该第一抵靠面抵靠于该基座的该顶端,且该配合杆的该末端位于该容置空间内,于该托盘位于该第二位置且该第一配合部位于该第二状态时,该拨杆的该第二抵靠面抵靠于该基座的该顶端,且该配合杆的该末端穿出该基座的该底端并进入该第二配合部。

6.权利要求5所述的伺服器,其特征在于,该第一配合部还包括套设于该配合杆的一弹性件,该配合杆还具有一推抵部,该推抵部设置于该配合杆的该末端与该配合杆的该另一末端之间且位于该容置空间内,该基座的该顶端设有一顶壁,该顶壁设有一通孔,该配合杆的该另一末端穿过该通孔,该弹性件被抵压于该顶壁及该配合杆的该推抵部之间且位于该容置空间内,该弹性件于该第一配合部位于该第一状态时的压缩形变量大于该弹性件于该第一配合部位于该第二状态时的压缩形变量。

7.权利要求6所述的伺服器,其特征在于,该基座及该第二配合部皆呈圆筒状且皆垂直于该底壁,于该托盘位于该第一位置时,该基座与该第二配合部位置相错开,于该托盘位于该第二位置时,该基座与该第二配合部在垂直于该底壁的方向上相正对。

8.权利要求5所述的伺服器,其特征在于,该托盘还设有自该底壁的相对两侧弯折延伸出的两侧壁及自该底壁的不同于该相对两侧的另一侧延伸出的一悬伸臂,该储存模块位于该两侧壁之间,该悬伸臂设有一通口,该基座的该底端固定于该悬伸臂并至少部分收容于该通口。

9.一种固定结构,用以固定一储存模块,其特征在于,该固定结构包括:

一承载盘;

一挡块,固设于该承载盘上;

一托盘,设有一底壁,该储存模块设置于该底壁上并固持于该托盘,该托盘相对于该承载盘具有一第一位置及一第二位置,该底壁具有一固定孔,该挡块穿过该固定孔,于该托盘位于该第二位置时,该挡块经由该固定孔卡合于该托盘,于该托盘位于该第一位置时,该挡块与该托盘解除卡合,以使该挡块能够与该固定孔相脱离从而能够从该承载盘卸下该托盘;

一第一配合部,固设于该托盘且具有一第一状态及一第二状态,于该第一配合部处于该第一状态时,该托盘能够于该第一位置及该第二位置间移动,以使该挡块与该托盘进行相卡合的状态与解除卡合的状态的切换;以及一第二配合部,固设于该承载盘,于该托盘位于该第二位置且该第一配合部处于该第二状态时,该第一配合部与该第二配合部相配合以使该托盘锁定于该第二位置。

10.权利要求9所述的固定结构,其特征在于,该第二配合部设有一开口,该第一配合部包括:一基座,固定于该托盘并具有相对的一顶端及一底端以及贯通该顶端及该底端的一容置空间;

一拨杆,设置于该顶端且具有垂直于该配合杆的一横轴、一第一抵靠面及一第二抵靠面,该横轴平行于该第一抵靠面及该第二抵靠面且与该第一抵靠面的垂直距离大于与该第二抵靠面的垂直距离;以及一配合杆,具有一末端及与该末端相反的另一末端,于该托盘位于该第二位置且该第一配合部位于该第二状态时,该配合杆的该末端由该开口凸伸入该第二配合部,以将该托盘锁定于该第二位置,于该托盘位于该第二位置且该第一配合部处于该第一状态时,该配合杆的该末端位于该第二配合部之外,以使该托盘能够由该第二位置移回该第一位置,该配合杆能够移动地部分容置于该容置空间,该配合杆的该另一末端位于该容置空间之外,该横轴穿过该配合杆的该另一末端,该配合杆以该横轴为转轴枢接于该拨杆,于该第一配合部位于该第一状态时,该拨杆的该第一抵靠面抵靠于该基座的该顶端,且该配合杆的该末端位于该容置空间内,于该托盘位于该第二位置且该第一配合部位于该第二状态时,该拨杆的该第二抵靠面抵靠于该基座的该顶端,且该配合杆的该末端穿出该基座的该底端并进入该第二配合部。
