1.一种金属有机骨架材料MIL-100(Fe)的制备方法,其特征在于该制备方法的具体步骤为:(1)将有机配体和铁源按配比加入一定量去离子水中,混合搅拌30min;
(2)将步骤(1)得到的混合物在常压、80~95℃下搅拌反应5~20h;
(3)将步骤(2)得到的固体经过滤,用无水乙醇在60~80℃下洗涤10~20h,然后用

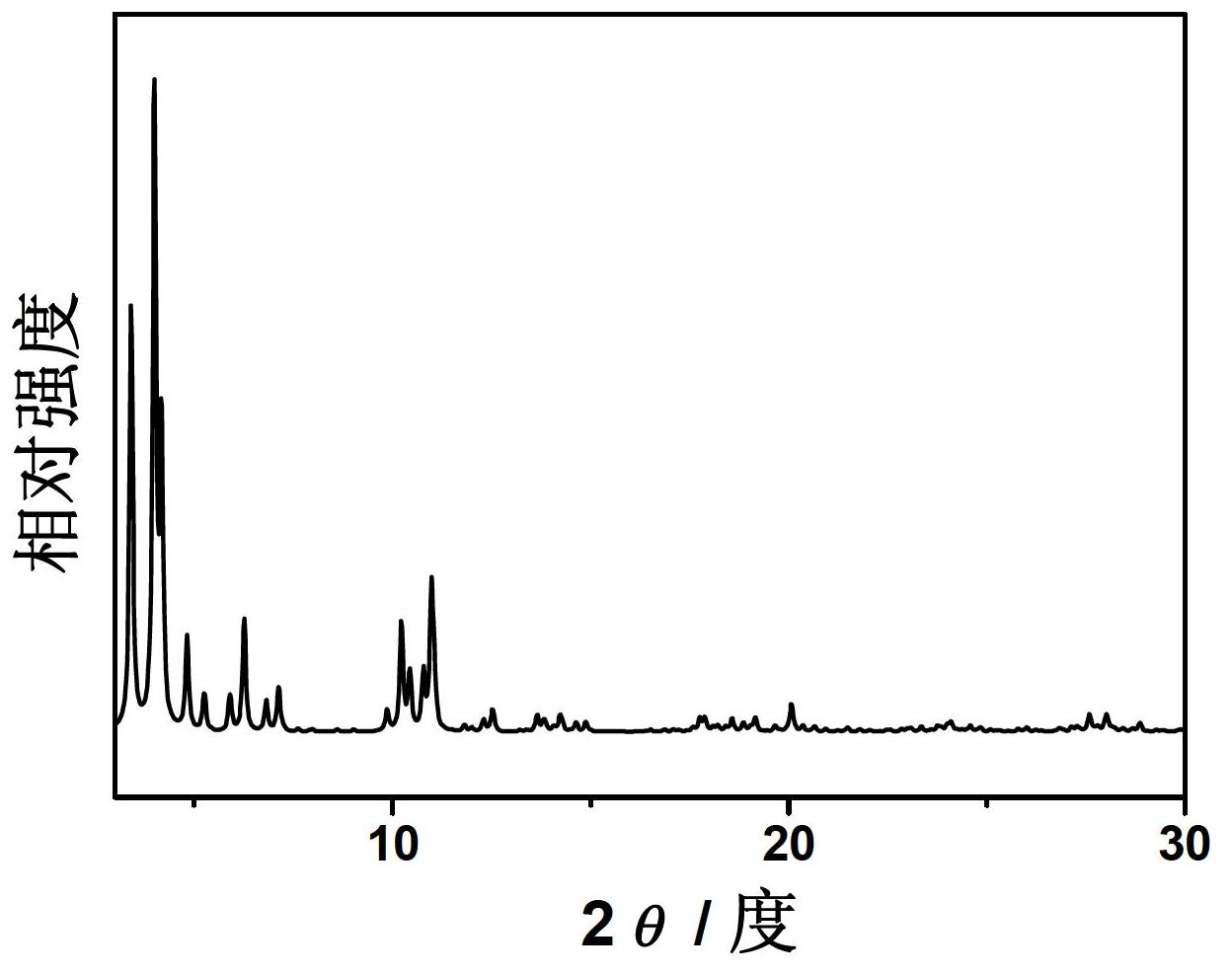

30~60mmol/L的氟化铵溶液60~80℃下处理10~20h,随后用去离子水充分洗涤,最后在100~200℃下干燥5~10h,即得到MIL-100(Fe)。
2.根据权利要求1所述的制备方法,其特征在于,步骤(1)中所述的有机配体为
1,3,5-苯三甲酸或1,3,5-苯三甲酸三甲酯。
3.根据权利要求1所述的制备方法,其特征在于,步骤(1)中所述的铁源为硝酸铁或氯化铁。
4.根据权利要求1所述的制备方法,其特征在于,步骤(1)中,有机配体与铁源及去离子水的摩尔比例为(0.5~2):1:(50~300)。
5.根据权利要求1所述的制备方法,其特征在于,步骤(2)所选用的反应器为三口烧瓶加回流冷凝管。
