专利号: 2013102019050
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

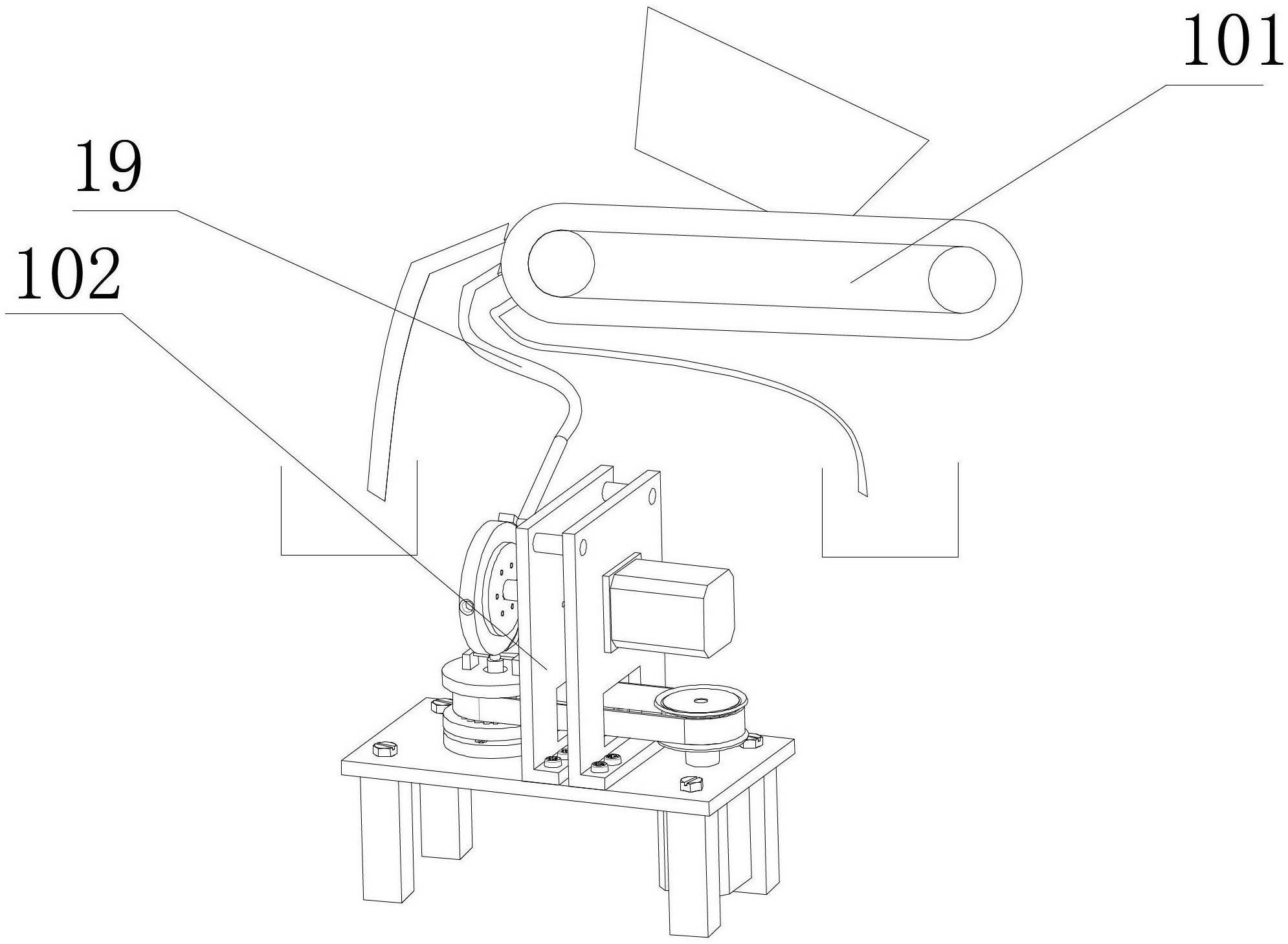

1.一种钢球表面质量检测系统,其包括分选机构与检测机构,所述分选机构位于所述检测机构上方,用于为所述检测机构提供待检测的钢球,其特征在于,所述检测机构包括机架,所述机架上设置有内支架,所述内支架上设置有能旋转的电涡流检测支架,所述电涡流检测支架上设置有电涡流检测探头,所述电涡流检测支架与所述内支架上端形成用于放置钢球的检测腔,所述电涡流检测支架能绕所述检测腔旋转;所述检测腔上方设置有用于导入钢球、搓动钢球最终将对应钢球导出的展开结构,所述检测腔始终处于静止状态,所述展开结构搓动所述检测腔内的钢球,所述电涡流检测支架带动所述电涡流检测探头围绕所述检测腔旋转,对钢球进行检测。2.根据权利要求1 所述的钢球表面质量检测系统,其特征在于,所述电涡流检测支架上设置有旋转带轮,所述旋转带轮下端通过一角接触球轴承设置在所述内支架上。3.根据权利要求1 所述的钢球表面质量检测系统,其特征在于,所述展开结构包括一由聚氨基甲酸酯材料制成的展开轮与一环形进球挡板,所述展开轮能在所述环形进球挡板内转动,所述展开轮外沿设置有弹性层,所述环形进球挡板设置有一进球口,所述环形进球挡板与所述检测腔对应处设置有一缺口;所述展开轮外沿上设置有进球窝与出球窝,所述进球窝与所述出球窝位于所述展开轮同一直径的两端,所述进球窝用于将对应的钢球导入所述检测腔,所述出球窝用于将对应钢球导出所述检测腔。4.根据权利要求3 所述的钢球表面质量检测系统,其特征在于,所述展开轮上外层设置有聚四氟乙烯层;所述进球窝与所述出球窝的高度大于等于被检测钢球的直径。5.根据权利要求3 所述的钢球表面质量检测系统,其特征在于,所述分选机构包括用于盛放钢球的料斗,所述料斗下方设置有倾斜布置的球径分选皮带,所述球径分选皮带上设置有至少一个选球通道。6.根据权利要求5 所述的钢球表面质量检测系统,其特征在于,所述选球通道自上而下设置有至少三层选球槽,选球槽之槽口的口径自上而下逐步减小。7.根据权利要求5 所述的钢球表面质量检测系统,其特征在于,所述球径分选皮带为闭环式循环皮带,所述球径分选皮带的两端分别设置有能转动的皮带滚筒。8.根据权利要求5 所述的钢球表面质量检测系统,其特征在于,所述料斗位于所述球径分选皮带上端,所述料斗上设置有一出料口,所述出料口紧贴在所述球径分选皮带表面上。9.根据权利要求6 所述的钢球表面质量检测系统,其特征在于,每一层选球槽对应一个导出通道,至少一层选球槽与所述进球口相连通。
