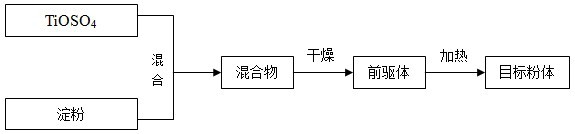

1.一种以TiOSO4和淀粉分别为钛源和碳源制备超细TiC粉体的方法，其特征在于具体步骤为：(1)将TiOSO4和淀粉按摩尔比1:4~10加入到去离子水中混合均匀，所得混合液在

100~150℃下干燥24~48小时，制得前驱体；

(2)将步骤(1)制得的前驱体在氢气氛保护下加热至1500~2000℃，保温1~2小时进行碳热还原，即制得超细TiC粉体；

所述化学试剂及原料的纯度均为分析纯以上纯度。

2.根据权利要求1所述的制备超细TiC粉体的方法，其特征在于：所制得的超细TiC粉体的组成由加入原料配比控制，粉体的纯度和粒度由加料顺序和制备工艺共同决定。
