1.一种定子固定式涡流缓速器,包括外转子(1)、内定子(3)和定子轴(5),其特征是;

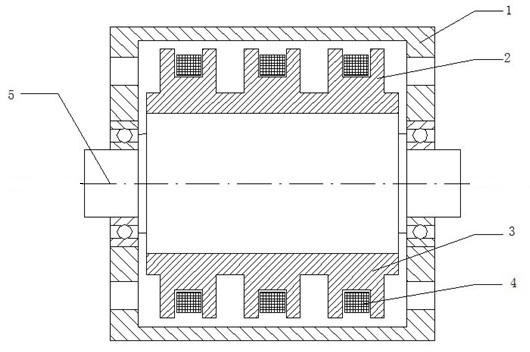

外转子(1)为空心筒状结构,在外转子(1)内部同轴套有内定子(3),内定子(3)的中心处同轴固定连接定子轴(5);在内定子(3)的外圈表面上固定设置多个U形定子磁轭(2),多个U形定子磁轭(2)的底面均沿着内定子(3)轴向固定设置在内定子(3)的外圈表面上,每个U形定子磁轭(2)的U型开口均朝向外转子(1)内表面且与外转子(1)内表面之间有间隙;多个U形定子磁轭(2)分为m组,m组U形定子磁轭沿内定子(3)轴向等距离地分布,每组都由n个U形定子磁轭(2)组成,每组的n个U形定子磁轭(2)沿内定子(3)的外圈圆周方向等角度地布置;在每组的n个U形定子磁轭(2)的U型开口中缠绕有一个励磁线圈(4);
当汽车需要制动时,所有的励磁线圈(4)通入电流,励磁线圈(4)周围产生的磁场通过U形定子磁轭(2),对于每个U形定子磁轭(2),磁力线从U形定子磁轭(2)的一侧面依次经过U形定子磁轭(2)一侧面顶端与外转子(1)内表面之间的间隙、外转子(1)、U形定子磁轭(2)另一侧面顶端与外转子(1)内表面之间的间隙、U形定子磁轭(2)的另一侧面,形成一个磁场回路;当外转子(1)与U形定子磁轭(2)之间有相对运动时,外转子(1)内产生涡电流使外转子(1)的转速降低,在制动时,形成的磁场回路个数与U形定子磁轭(2)的个数相同。
2.根据权利要求1所述的一种定子固定式涡流缓速器,其特征是;m=2~6,n=4~12。
3.根据权利要求1所述的一种定子固定式涡流缓速器,其特征是;所有U形定子磁轭(2)与内定子(3)铸造成一个整体件。
4.根据权利要求1所述的一种定子固定式涡流缓速器,其特征是;定子轴(5)的两端伸出外转子(1)两端之外,外转子(1)两端通过轴承支撑于定子轴(5)。
