专利号: 2013102152536
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

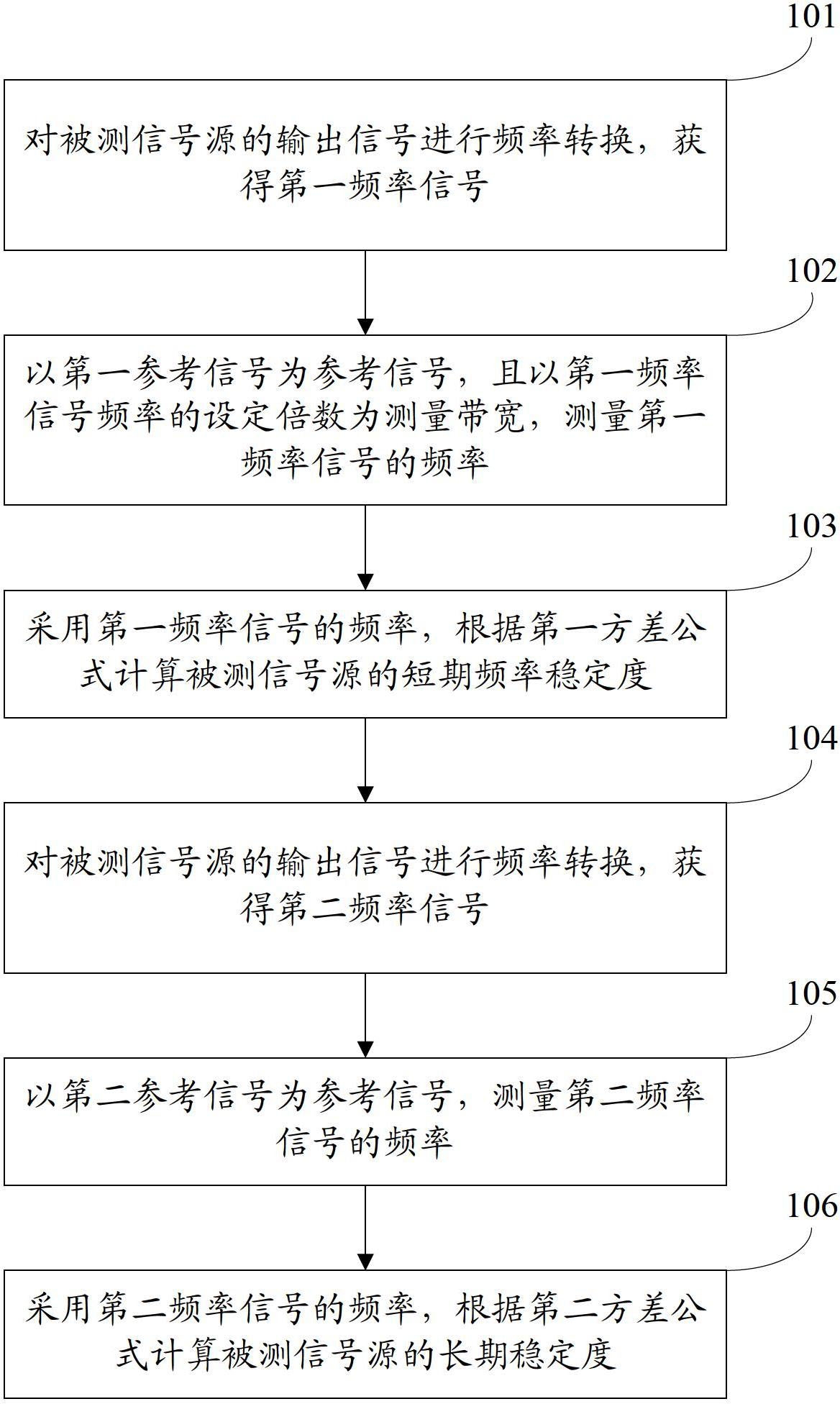

1.一种频率稳定度的测量方法,其特征在于,所述方法包括:对被测信号源的输出信号进行频率转换,获得第一频率信号;

以第一参考信号为参考信号,且以所述第一频率信号频率的设定倍数为测量带宽,测量所述第一频率信号的频率;

采用所述第一频率信号的频率,根据第一方差公式确定所述被测信号源的短期频率稳定度;

对所述被测信号源的输出信号进行频率转换,获得第二频率信号;

以第二参考信号为参考信号,测量所述第二频率信号的频率;

采用所述第二频率信号的频率,根据第二方差公式确定所述被测信号源的长期频率稳定度;

所述以第一参考信号为参考信号,且以所述第一频率信号频率的设定倍数为测量带宽,测量所述第一频率信号的频率,包括:对所述第一频率信号进行低通滤波,滤波带宽为测量带宽;

以第一参考信号为时基信号,测量在给定的时间内滤波后的所述第一频率信号的脉冲个数;

按照如下公式计算所述第一频率信号的频率:

F=1/(T/N);

其中,F为所述第一频率信号的频率,T为所述给定的时间,N为测得的滤波后的所述第一频率信号的脉冲个数;

所述以第二参考信号为参考信号,测量所述第二频率信号的频率,包括:采集所述第二频率信号和第二参考信号的瞬时相位差,获得表示所述相位差变化的数字信号;

对所述数字信号进行积分,获得直流电压信号;

对所述直流电压信号进行模数转换,获得所述第二频率信号和所述第二参考信号的相位差;

根据所述相位差和所述第二参考信号,确定所述第二频率信号的频率。

2.根据权利要求1所述的方法,其特征在于,所述设定倍数为1-5倍。

3.根据权利要求1或2所述的方法,其特征在于,所述第一方差公式为阿伦方差公式,所述第二方差公式为哈达玛方差公式。

4.一种频率稳定度的测量装置,其特征在于,所述装置包括:用于对被测信号源的输出信号进行频率转换,获得第一频率信号的第一频率转换模块;

用于对所述被测信号源的输出信号进行频率转换,获得第二频率信号的第二频率转换模块;

用于以第一参考信号为参考信号,以所述第一频率信号的频率的设定倍数为测量带宽,测量所述第一频率转换模块获得的第一频率信号的频率的第一测量模块;

用于以第二参考信号为参考信号,测量所述第二频率转换模块获得的所述第二频率信号的频率的第二测量模块;以及用于采用所述第一测量模块测得的所述第一频率信号的频率,根据第一方差公式确定所述被测信号源的短期频率稳定度,采用所述第二测量模块测得的所述第二频率信号的频率,根据第二方差公式确定所述被测信号源的长期频率稳定度的处理模块;

所述第一频率转换模块分别与所述第一测量模块、所述处理模块电连接,所述第二频率转换模块分别与所述第二测量模块、所述处理模块电连接,所述处理模块分别与所述第一测量模块、所述第二测量模块电连接;

所述第一测量模块用于,

对所述第一频率信号进行低通滤波,滤波带宽为测量带宽;

以第一参考信号为时基信号,测量在给定的时间内滤波后的所述第一频率信号的脉冲个数;

按照如下公式计算所述第一频率信号的频率:

F=1/(T/N);

其中,F为所述第一频率信号的频率,T为所述给定的时间,N为测得的滤波后的所述第一频率信号的脉冲个数;

所述第二测量模块包括:

用于采集所述第二频率信号和第二参考信号的瞬时相位差的相位差采集单元;

用于对数字信号进行积分,获得直流电压信号的积分电路,所述数字信号是所述处理模块根据所述第二频率信号和第二参考信号的瞬时相位差获得的;

用于对所述直流电压信号进行模数转换,获得所述第二频率信号和所述第二参考信号的相位差的模数转换单元;

相应地,所述处理模块用于,

根据所述模数转换单元获得的所述相位差和所述第二参考信号,确定所述第二频率信号的频率。

5.根据权利要求4所述的装置,其特征在于,所述设定倍数为1-5倍。

6.根据权利要求4所述的装置,其特征在于,所述第一频率转换模块和所述第二频率转换模块为同一模块。

7.根据权利要求4-6任一项所述的装置,其特征在于,所述装置还包括用于提供所述第一参考信号的第一信号源和用于提供所述第二参考信号的第二信号源,所述第一信号源分别与所述第一频率转换模块、所述第一测量模块电连接,第一信号源为晶体振荡器;所述第二信号源分别与所述第二频率转换模块、所述第二测量模块电连接,第二信号源为原子钟。

8.根据权利要求4-6任一项所述的装置,其特征在于,所述第一方差公式为阿伦方差公式,所述第二方差公式为哈达玛方差公式。
