1.一种超疏水超亲油棉花的制备方法，其特征在于一种超疏水超亲油棉花的制备方法是按下述步骤进行的:步骤一、将90mL无水乙醇、10mL正硅酸乙酯和10mL去离子水混合，再加入5～10mL氨水，然后在室温条件下磁力搅拌至均匀，得到SiO2前驱体溶液；

步骤二、将100mL无水乙醇、1mL～2mL十八烷基三氯硅烷和0.1mL～0.25mL去离子水混合，然后在室温条件下搅拌2小时，得到OTS改性液；

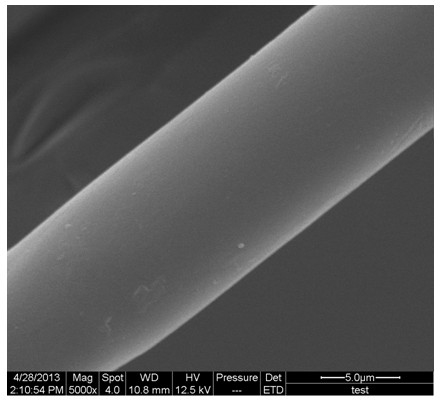

步骤三、将棉花浸泡于质量百分比浓度为2%-5%的NaOH水溶液中，然后加盖煮沸后小火煮5～10分钟，将棉花取出，然后用水冲洗同时揉搓，至冲洗液的pH值为7.0，自然晾干;步骤四、将经步骤三处理后的棉花浸泡于步骤一配制的SiO2前驱体溶液中，然后室温条件下浸泡0.5～2小时，再用无水乙醇冲洗干净后在室温条件下干燥；

步骤五、将步骤四得到的棉花浸泡于步骤二配制的OTS改性液中，在60℃条件下改性

2～5小时，然后用无水乙醇冲洗干净，再在室温条件下干燥，得到超疏水超亲油棉花。

2.根据权利要求1所述的一种超疏水超亲油棉花的制备方法，其特征在于步骤三所述的NaOH水溶液是按下述步骤配制的:称取2～5g的NaOH固体，溶解于100mL的去离子水中，冷却至室温，待用。

3.根据权利要求1或2所述的一种超疏水超亲油棉花的制备方法，其特征在于步骤四所述浸泡时间为1～1.5小时。

4.根据权利要求3所述的一种超疏水超亲油棉花的制备方法，其特征在于步骤五改性时间为3～4小时。
