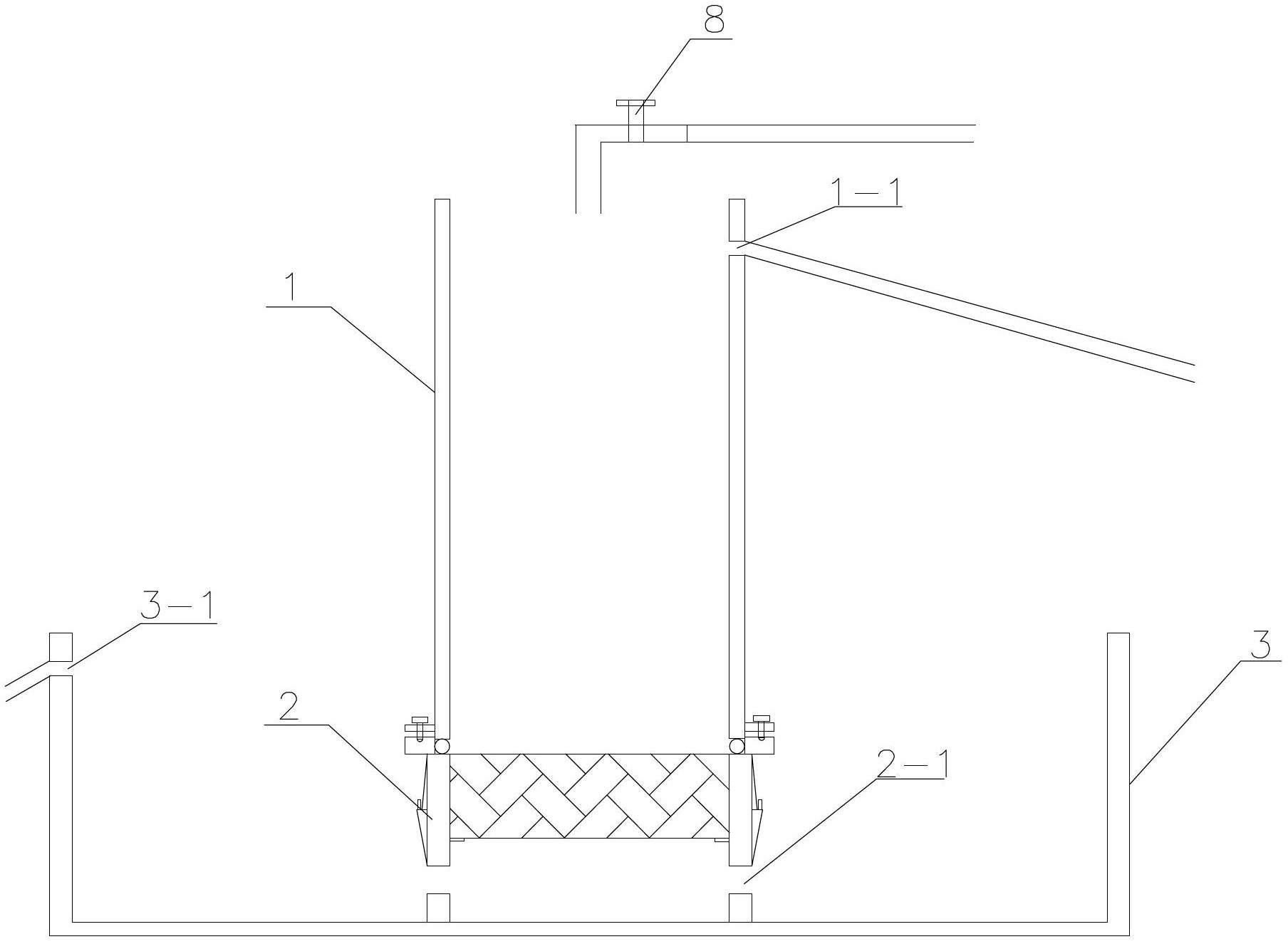

1.一种透水水泥混凝土渗透系数测试装置，其特征在于：包括上下壁厚一致的透明圆筒（1）、密封固定连接在圆筒（1）下端的与圆筒（1）的内径相一致的三瓣模（2）以及溢流水槽（3），所述的圆筒（1）及三瓣模（2）均设置在溢流水槽（3）内，所述的三瓣模（2）呈圆柱状由三个模瓣拼合构成，三个模瓣外套装有环箍（5），三瓣模（2）内圈中部还设置有圆环平台（4），所述的三瓣模（2）下部的同一高度上均布设有圆孔（2-1），所述的溢流水槽（3）上部开设有溢流水槽溢流口（3-1），所述的圆筒（1）的上部开设有圆筒溢流口（1-1），圆筒溢流口（1-1）通过管道连接至溢流水槽（3）外，所述的溢流水槽溢流口（3-1）的高度高于三瓣模（2）的高度，圆筒溢流口（1-1）的高度高于溢流水槽溢流口（3-1）的高度。

2.如权利要求1所述的透水水泥混凝土渗透系数测试装置，其特征在于：所述的三瓣模（2）的外径均大于圆筒（1）的外径，所述的圆筒（1）下端外圈在同一径向上设置有对称的圆筒紧固翼板（1-2），所述的三瓣模（2）上端面大于圆筒（1）外圈的部分上一体结构有的三瓣模紧固翼板（2-2），所述的三瓣模紧固翼板2-2与圆筒紧固翼板（1-2）相配合，所述的三瓣模紧固翼板（2-2）与三瓣模（2）上端面之间形成台阶（2-3），所述的三瓣模（2）的上端面还环设有橡胶垫圈（6），橡胶垫圈（6）位于三瓣模紧固翼板（2-2）内侧。

3.如权利要求2所述的透水水泥混凝土渗透系数测试装置，其特征在于：所述的台阶（2-3）的长度L与圆筒（1）的壁厚相一致。

4.如权利要求1所述的透水水泥混凝土渗透系数测试装置，其特征在于：所述的三瓣模（2）采用不锈钢或黄铜。

5.如权利要求1所述的透水水泥混凝土渗透系数测试装置，其特征在于：所述的三瓣模（2）的外圈中部具有用于放置环箍（5）的平台（7）。

6.如权利要求1所述的透水水泥混凝土渗透系数测试装置，其特征在于：所述的每个模瓣上设置有3个圆孔（2-1）。

7.一种透水水泥混凝土渗透系数测试方法，其特征在于：采用如权利要求1-6任一项所述的透水水泥混凝土渗透系数测试装置，包括如下步骤： a、取截面积为A,高度为L的透水水泥混凝土试样，通过成模筒（9）将橡胶膜（10）套装在试样上； b、再将三个模瓣拼合在试样外部，套装上环箍（5），使三个模瓣紧贴并夹住试样，形成三瓣模（2），环箍（5）卡接在三瓣模（2）的外圈中部的环箍（5）平台（7）上，三瓣模（2）内壁中部的圆环平台（4）托住试样底部； c、在三瓣模（2）上端面上放入橡胶垫圈（6），橡胶垫圈（6）可卡入在三瓣模紧固翼板（2-2）内侧的台阶（2-3）上，再将圆筒（1）下端放置在橡胶垫圈（6）上，将螺钉穿过三瓣模紧固翼板（2-2）与圆筒紧固翼板（1-2），使得圆筒（1）与三瓣模（2）之间紧密连接； d、将连接有圆筒（1）的三瓣模（2）放置在溢流水槽（3）内，打开供水阀阀门（8），使水流进入圆筒（1）中，并通过该试样渗透至溢流水槽（3）内，当溢流水槽溢流口（3-1）有水流出时，调整进水量，使圆筒（1）内的水位不超过圆筒溢流口（1-1）； e、当t秒内溢流水槽溢流口（3-1）流出量和供水阀的供水量相等时，用量筒接取溢流水槽溢流口（3-1）t秒内的流水量（Q），以及测量圆筒（1）内的水位和溢流水槽（3）内的水位之差H，H精确至1mm，用温度计测量溢流水槽（3）中水的温度T，T精确至0.5℃； f、重复3次步骤e，取Q、H、T的平均值， 透水系数按以下公式计算：

式中

kT——水温T℃时试样的渗透系数，mm／s；

K15——标准温度15℃时的渗透系数，mm／s；

Q——时间t秒内的渗透水量，mm3；

L——试样的厚度，mm；

H——平均水位差，mm；

t——时间，s。

ηT/η15——水温分别为T℃与15℃时水的动力粘滞系数比；

e、测定结束完成后，松开连接紧固螺钉，将圆筒（1）和三瓣模（2）分开，将环箍（5）取下，拿出试样，将仪器擦干净后放存。

8.如权利要求7所述的实验室用透水水泥混凝土渗透系数测试方法，其特征在于：所述的步骤d中供水阀提供的水流采用无气水。

9.如权利要求7所述的透水水泥混凝土渗透系数测试方法，其特征在于：设定圆环平台（4）至三瓣模（2）上端面的距离为L，三瓣模（2）的内径为D，所述的步骤a中，试样直径为D厚度为L，首先将橡胶管套在成模筒（9）的吸气孔（9-1）上，再将橡胶膜（10）套在成膜筒内壁上，两端橡胶膜（10）外翻，用吸耳球通过吸气孔（9-1）吸气，使橡胶膜（10）紧贴成模筒内壁，然后从试样上部套装成膜筒（9），使得橡胶膜（10）套在试样上，然后松开吸耳球，橡胶膜（10）吸附在试样上，取下成模筒（9）。
