专利号: 2013102217193
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种信号源的测试方法,其特征在于,所述方法包括:

提供信号源的测试装置;所述测试装置包括中央处理器、第一数模转换器、压控晶体振荡器、调节模块和开关;所述中央处理器用于产生第一纠偏电压,并输出第一控制信号和第二控制信号;所述第一数模转换器用于接收调节后的中央处理器产生的第一纠偏电压,对调节后的第一纠偏电压进行数模转换,并输出转换后的第一纠偏电压;所述压控晶体振荡器用于在所述第一数模转换器输出的转换后的第一纠偏电压的作用下,输出第一信号;所述调节模块用于在所述中央处理器输出的第一控制信号作用下,调节所述中央处理器提供的第一纠偏电压的大小,并将调节后的第一纠偏电压提供给所述第一数模转换器;所述开关用于在所述中央处理器输出的第二控制信号作用下,控制所述第一数模转换器输出固定大小的第一纠偏电压至所述压控晶体振荡器的持续时间;所述中央处理器分别与所述调节模块和开关连接,所述调节模块与所述第一数模转换器连接,所述第一数模转换器通过所述开关与所述压控晶体振荡器连接;

分别根据多组稳定度参数,设置所述测试装置的中央处理器输出的第一控制信号和第二控制信号,以使所述测试装置的调节模块在所述第一控制信号作用下,调节所述中央处理器提供的第一纠偏电压的大小;所述测试装置的开关在所述第二控制信号作用下,控制所述测试装置的第一数模转换器输出固定大小的第一纠偏电压至所述压控晶体振荡器的持续时间;

运行所述测试装置,测量所述测试装置输出信号的稳定度,得到每组所述稳定度参数对应的稳定度;

每组所述稳定度参数包括环路响应时间取值和环路增益取值、且每两组所述稳定度参数的环路响应时间取值不同和/或环路增益取值不同,每组所述稳定度参数的环路响应时间取值和环路增益取值分别不超过环路响应时间的预定取值范围和环路增益的预定取值范围。

2.根据权利要求1所述的方法,其特征在于,所述方法还包括:

从每组所述稳定度参数对应的稳定度中,选取满足需要的所述稳定度,将与满足需要的所述稳定度对应的一组所述稳定度参数作为最优的所述稳定度参数;

在所述信号源运行前,调整所述信号源的环路响应时间和环路增益分别为最优的所述稳定度参数的环路响应时间取值和环路增益取值,以使所述信号源运行后的稳定度为满足需要的稳定度。

3.根据权利要求2所述的方法,其特征在于,

所述环路响应时间的取值范围为0.1s~1s,所述环路增益的取值范围为1~10。

4.根据权利要求3所述的方法,其特征在于,

每个所述环路响应时间取值为,以0.1s为取值间隔,依次从0.1s~1s中获取的每个所述环路响应时间取值;每个所述环路增益取值为,以1为取值间隔,依次从1~10中获取的每个所述环路增益取值。

5.根据权利要求1-4任一项所述的方法,其特征在于,

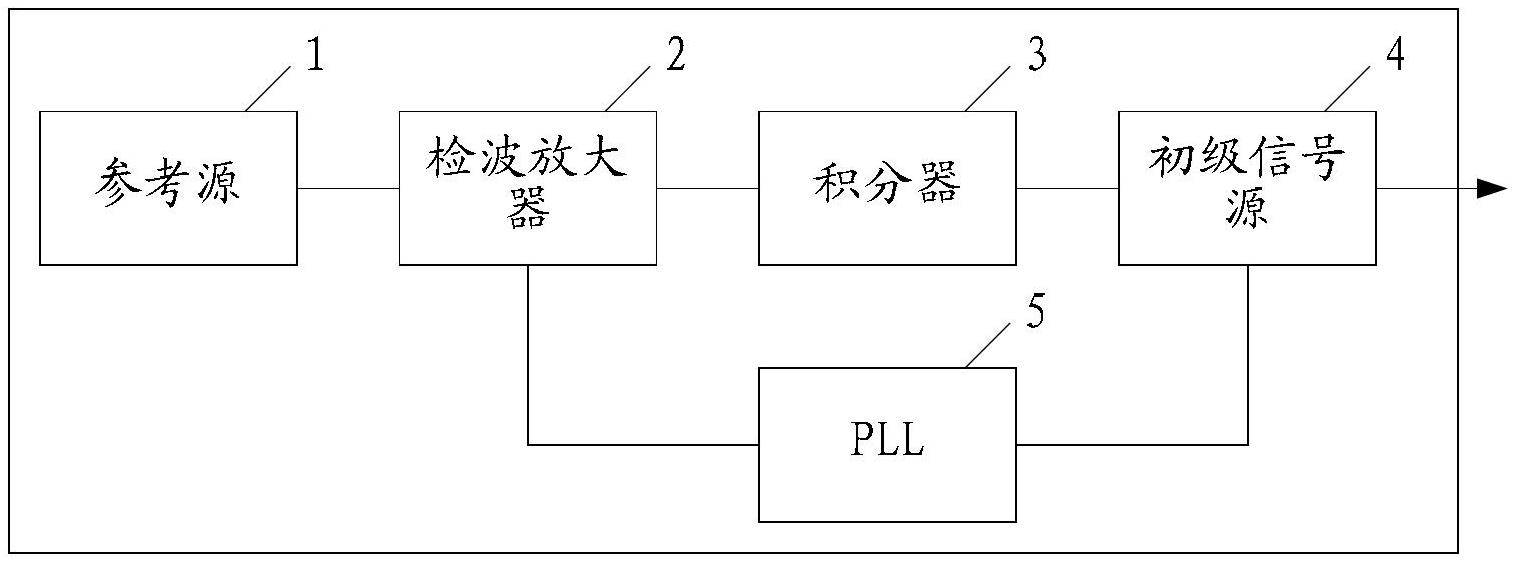

所述信号源包括参考源、检波放大器、积分器、初级信号源和锁相环PLL;所述参考源用于提供基准时钟信号;所述PLL用于反馈所述初级信号源的输出信号;所述检波放大器用于在所述参考源提供的基准时钟信号的参考下,对所述PLL反馈的信号进行特定频率的检波处理,获得相应频率的信号并进行放大;所述积分器对所述检波放大器输出的放大信号进行电平积分处理,获得相应的纠偏电压作用于所述初级信号源,从而使所述初级信号源输出与所述纠偏电压对应的频率信号;

所述方法还包括:

当所述信号源运行时,实时记录所述信号源中积分器输出的纠偏电压;

判断所述积分器当前输出的纠偏电压与所述积分器上一次输出的纠偏电压之间的差值是否大于预设差值;

当所述积分器当前输出的纠偏电压与所述积分器上一次输出的纠偏电压之间的差值大于所述预设差值时,调节所述积分器当前输出的纠偏电压,使调节后的所述积分器当前输出的纠偏电压与所述积分器上一次输出的纠偏电压之间的差值不大于所述预设差值。
