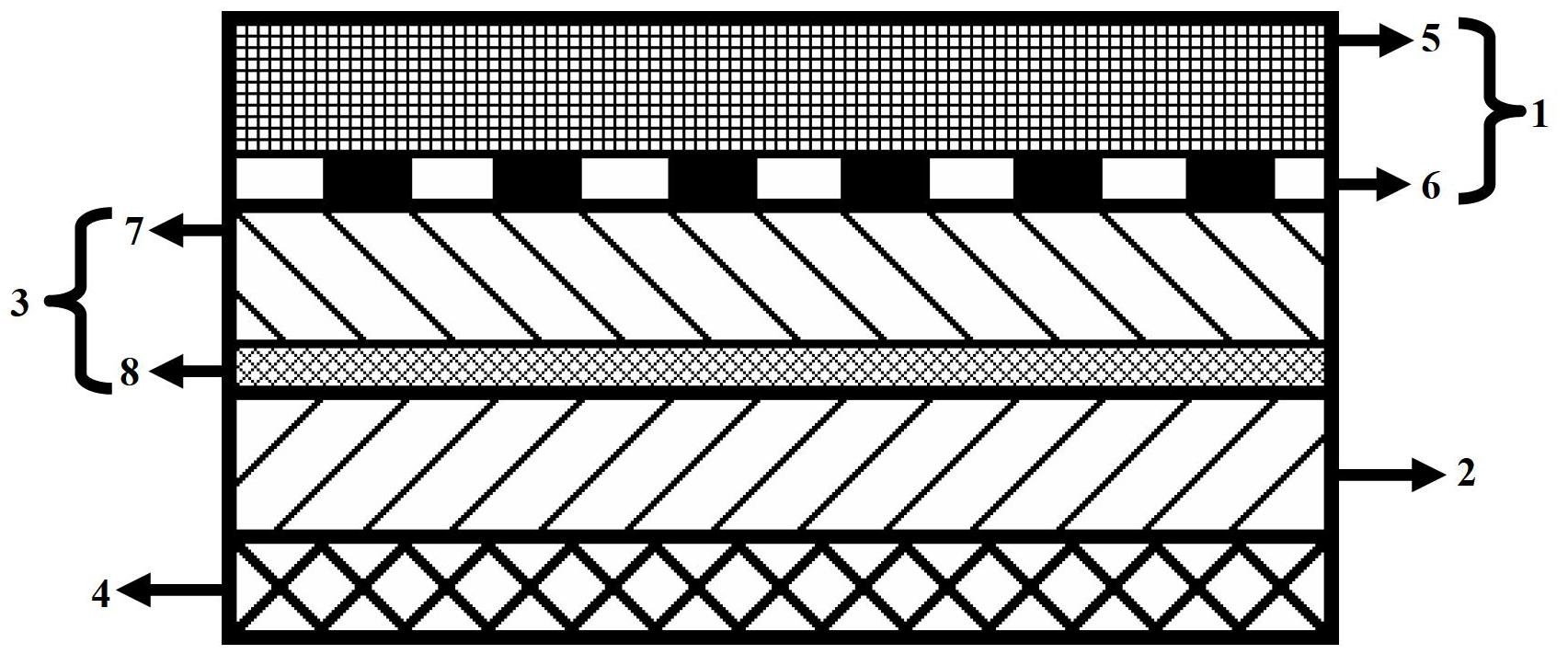

1.一种防风保暖复合服装面料，其特征在于，所述复合服装面料由外到内依次包括防风防水透湿外层、远红外保暖层、导湿排汗内层和网孔里衬；所述远红外保暖层由保暖层基布和远红外陶瓷纳米纤维膜通过静电纺丝工艺复合制成；所述远红外陶瓷纳米纤维膜中聚乳酸质量分数为6%～10%，远红外纳米陶瓷粉的质量分数为3%～8%；制取该远红外陶瓷纳米纤维膜时，采用体积比为7:3的二氯甲烷和二甲基甲酰胺的混合溶液作为溶剂，纺丝电压为15～20kV，纺丝距离为16～19cm，纺丝速度为0.8ml/h～1.2ml/h，所述防风防水透湿外层是由高支高密基布和聚四氟乙烯微孔膜通过粘合剂层压复合制成。

2.如权利要求1所述的防风保暖复合服装面料，其特征在于，所述导湿排汗内层由具有良好导湿性的中空丙纶纤维和/或具有异型截面的丙纶纤维制成，所述丙纶纤维纱线支数为45s～60s。

3.如权利要求2所述的防风保暖复合服装面料，其特征在于，所述网孔里衬由异型截面涤纶纤维制成。

4.如权利要求3所述的防风保暖复合服装面料，其特征在于，所述高支高密基布由多微孔中空聚酯纤维制成，所述高支高密基布的纱线支数为40s～70s，平纹织物的经纱密度与纬纱密度之和大于203根/英寸，斜纹织物的经纱密度与纬纱密度之和大于165根/英寸。

5.如权利要求4所述的防风保暖复合服装面料，其特征在于，所述聚四氟乙烯微孔膜的厚度为0.03～0.04mm。

6.如权利要求5所述的防风保暖复合服装面料，其特征在于，所述保暖层基布由聚酯中空纤维和/或聚烯烃中空纤维制成，该保暖层基布纱线支数为45s～60s。

7.如权利要求2至6任意一项所述的防风保暖复合服装面料，其特征在于，异型截面丙纶纤维的截面为工字型或十字型。
