专利号: 2013102525758
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

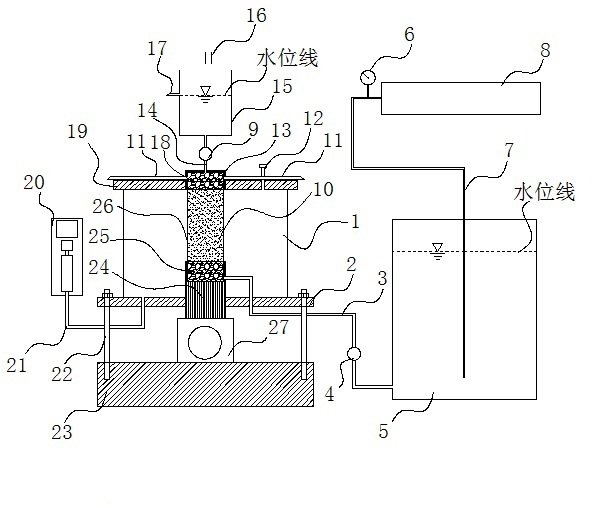

1. 一种土体相变-本构耦合规律测试装置,其特征在于: 包括围压室(1)、轴向应力施加系统(27)、上游水头施加系统和下游水头施加系统;

所述围压室(1)包括圆柱形筒体,以及分别与所述筒体上下两端扣合的顶盖(19)和底盖(2);试验时,所述围压室(1)内部安置被测试样(10);

所述轴向应力施加系统(27)位于围压室(1)底部;所述轴向应力施加系统(27)的加载轴(24)穿透围压室(1)的底盖(2),伸入到围压室(1)内部;

所述顶盖(19)嵌入一个上端封闭、下端敞口的圆柱形盒体Ⅱ(13),所述加载轴(24)上端放置一个上端敞口、下端封闭的圆柱形盒体Ⅰ(25);所述圆柱形盒体Ⅰ(25)和圆柱形盒体Ⅱ(13)内部填充卵砾石;所述被测试样(10)的下端放置在圆柱形盒体Ⅰ(25)内部的卵砾石上、被测试样(10)的上端与圆柱形盒体Ⅱ(13)内部的卵砾石接触;所述圆柱形盒体Ⅰ(25)具有出砂孔(18);

所述上游水头施加系统对被测试样(10)的下端施加水压,所述下游水头施加系统对被测试样(10)的上端施加水压。

2.根据权利要求1所述的土体相变-本构耦合规律测试装置,其特征在于:所述顶盖(19)具有一个带有阀门的排气管(12),所述排气管(12)一端在围压室(1)内部、另一端在围压室(1)外部;

底盖(2)均具有通孔Ⅰ,导管(21)的一端插入所述通孔Ⅰ、另一端与压力控制器(20)连通。

3.根据权利要求1所述的土体相变-本构耦合规律测试装置,其特征在于:所述下游水头施加系统包括一个位于顶盖(19)上方的水箱(15)、出水管Ⅰ(14)和水源(16);所述水箱(15)的上端为敞口,水箱(15)的侧壁具有溢流管(17);所述水箱(15)的敞口上方具有水源(16);

所述出水管Ⅰ(14)的一端伸入到水箱(15)内的水位线以下,另一端穿透圆柱形盒体Ⅱ(13)后,伸入到圆柱形盒体Ⅱ(13)内部的卵砾石中。

4.根据权利要求1所述的土体相变-本构耦合规律测试装置,其特征在于:所述上游水头施加系统包括储水箱(5)、出水管Ⅱ(3)、高压气罐(8)和高压气管(7);所述出水管Ⅱ(3)的一端伸入到储水箱(5)内的水位线以下,另一端穿过穿透底盖(2)和圆柱形盒体Ⅰ(25)后,伸入到圆柱形盒体Ⅰ(25)内部的卵砾石中;所述高压气管(7)的一端接入高压气罐(8)、另一端伸入到储水箱(5)中;所述储水箱(5)具有气密性,所述高压气管(7)带有阀门和气压表(6)。

5.根采用1~4任意一项权利要求所述的土体相变-本构耦合规律测试装置进行试验的方法,其特征在于:

1)准备被测试样,将所述被测试样放入围压室内,使其上下两端分别与圆柱形盒体Ⅱ和圆柱形盒体Ⅰ内部填充的卵砾石接触;

2)向围压室内充水,排尽围压室内空气,对被测试样施加围压;

3)对被测试样上端施加下游水头,对被测试样下端施加下游水头和轴向压力;

4)保持所述下游水头、围压和轴向压力不变,逐步加大所述上游水头;收集从所述出砂孔涌出的水和砂;记录所述加载轴的位移、围压室的进水量,以及上、下游水头的进水量。
