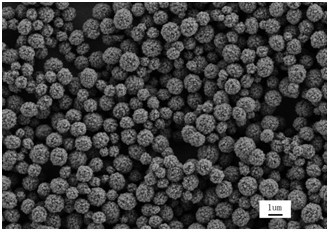

1.一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于包括以下工艺步骤：

1）分别配置精氨酸溶液、钙源溶液和碳酸钠溶液；

2）将精氨酸溶液和碳酸钠溶液混合，得到混合溶液；

3）在大力搅拌条件下，将步骤2）得到的混合溶液逐滴加入到钙源溶液中；

4）待滴加完成后继续大力搅拌，待反应完成后离心收集颗粒沉淀；

5）颗粒沉淀用去离子水和无水乙醇洗涤，干燥，得到纳米碳酸钙颗粒粉末。

2.如权利要求1所述的一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于所述的步骤1）中精氨酸溶液的质量分数为1～4%，优选为2%。

3.如权利要求1所述的一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于所述的步骤1）中钙源为氯化钙和/或硝酸钙。

4.如权利要求1所述的一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于所述的步骤1）中钙源溶液和碳酸钠溶液的浓度为40～80 mM，优选为60 mM。

5.如权利要求1所述的一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于所述的步骤2）中精氨酸溶液和碳酸钠溶液按等体积混合。

6.如权利要求1所述的一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于所述的步骤3）中滴加的混合溶液按钙离子与碳酸根离子的体积比为5:1逐滴加入。

7.如权利要求1所述的一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于所述的步骤3）和4）中大力搅拌条件为300～600 rpm，优选为600 rpm。

8.如权利要求1所述的一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于所述的步骤4）中离心收集颗粒沉淀条件为在转速3000～4000 rpm下离心3～10 min后收集颗粒沉淀，优选为在转速3000 rpm下离心5 min收集颗粒沉淀。

9.如权利要求1所述的一种制备球粒状多孔碳酸钙颗粒的方法，其特征在于所述的步骤5）中干燥条件为60℃恒温烘箱内烘干。
