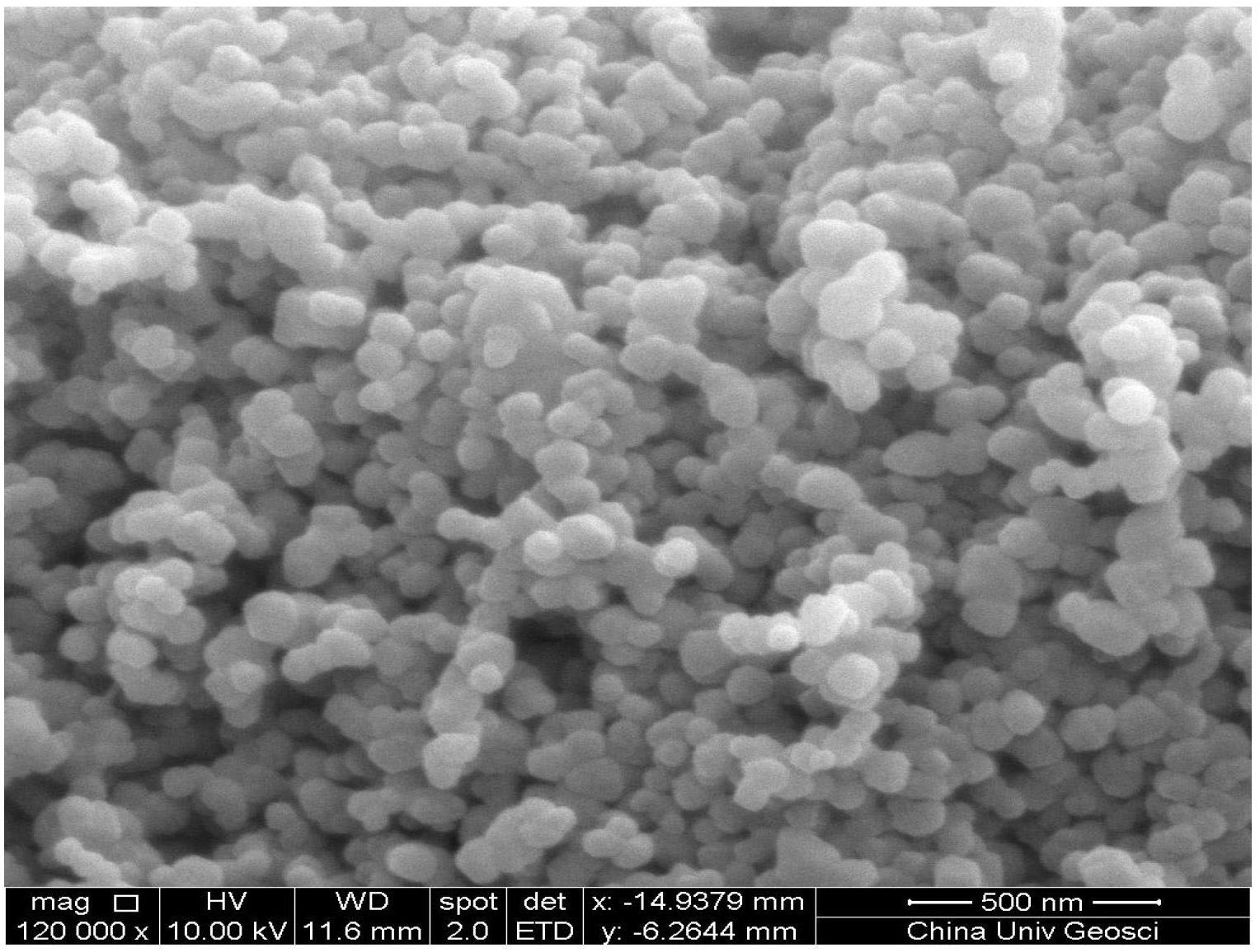

1.一种在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于包括以下步骤: (1)按照广2:2^4:2^4的质量比称取阴离子型表面活性剂、非离子型表面活性剂和阳离子型表面活性剂，上述三者共同组成分散剂； (2)将复合分散剂、稳定剂以及纳米碳酸钙粉体材料在搅拌的条件下按照5〜10:3飞:r50的质量比加入至水中，搅拌时间为5〜20min，搅拌完成后采用超声波对水溶液进行分散，经分散完毕后纳米碳酸钙粉体材料在水溶液中的分散粒径平均小于lOOnm。

2.根据权利要求1所述的在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于:所述的纳米碳酸钙粉体材料在水中的添加量为0.1〜5kg/100L。

3.根据权利要求1或2所述的在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于:所述的纳米碳酸钙粉体材料为河南科力新材料股份有限公司、湖北凯龙化工集团股份有限公司或山西芮城新泰纳米材料有限公司所生产的纳米碳酸钙材料。

4.根据权利要求1所述的在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于:所述阴离子型表面活性剂为十二烷基硫酸钠或十二烷基苯磺酸钠中的一种或两种的混合物。

5.根据权利要求1所述的在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于:所述非离子型表面活性剂为0P-10乳化剂或0P-7乳化剂。

6.根据权利要求1所述的在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于:所述阳离子型表面活性剂为十六烷基三甲基溴化铵。

7.根据权利要求1所述的在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于:所述的稳定剂为生物聚合物和高粘羧甲基纤维素中的一种或两种的混合物。

8.根据权利要求1所述的在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于:搅拌过程中的转速为8000r/min。

9.根据权利要求1所述的在水溶液中分散纳米碳酸钙粉体材料的方法，其特征在于:超声波分散时超声工作频率为28 KHz，超声分散时间为30min。
