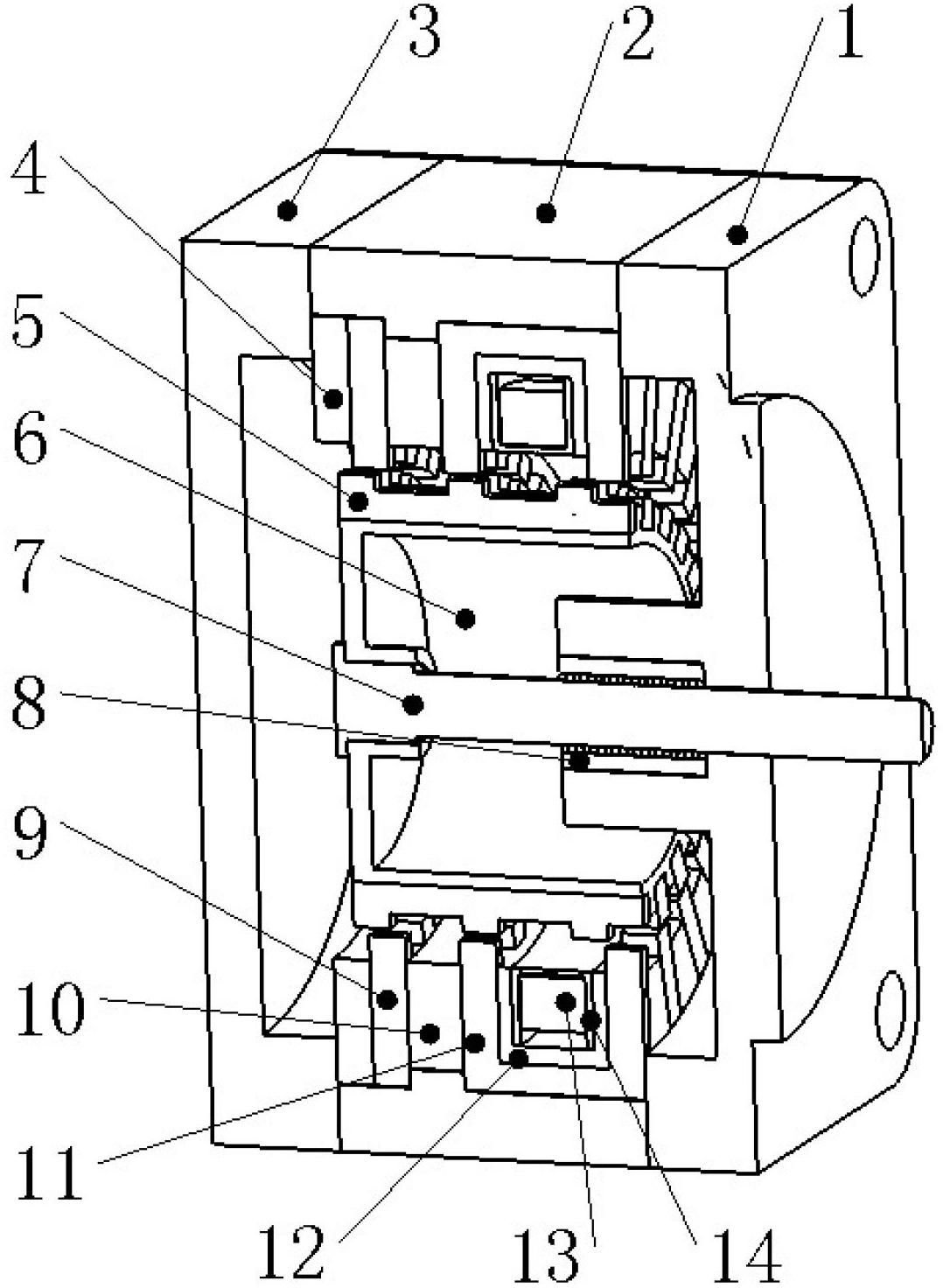

1.力-位移特性对称的单相直动插片式电磁铁，包括衔铁部件、定子部件、壳体、前端盖和后端盖，壳体（2）、前端盖（1）和后端盖（3）将定子部件沿轴向约束固定；其特征在于：所述定子部件具有单相电流励磁结构；

环状永磁体（10）位于定子右保持架（12）与定子左保持架（4）之间且被轴向磁化成N极和S级；永磁体（10）按照整个圆周均分的方式，划分成偶数个区域，每个区域均轴向充磁，且N极区域和S极区域间隔排列； 所述衔铁部件包括衔铁保持架（6）、第一衔铁硅钢片（5）、第二衔铁硅钢片（15）与推杆（7）；衔铁保持架（6）靠近后端盖（3）一侧设有轴孔，推杆（7）一端与衔铁保持架（6）的轴孔呈过盈连接，其另一端通过直线轴承（8）支撑在前端盖（1）上，推杆（7）用于与阀芯联动； 在衔铁保持架（6）的径向外圆柱面上开有若干均匀分布的插槽用于插入第一衔铁硅钢片（5）和第二衔铁硅钢片（15），第一衔铁硅钢片（5）和第二衔铁硅钢片（15）均为采用硅钢材料冷冲压成型的扁平条状，其上开有呈非等间隔分布且齿宽相等的三个矩形齿；第二衔铁硅钢片（15）上三个矩形齿的齿宽需要和第一定子硅钢片（11）下的两个极身宽度及第二定子硅钢片（9）的极身宽度相等，统一记为P1；第一定子硅钢片（11）靠近永磁体（10）一极的极身宽度与第二定子硅钢片（9）的极身宽度，以及环状永磁体（10）的轴向尺寸三者之 和S1和第二衔铁硅钢片（15）上靠近后端盖（3）的两个矩形齿之间的距离S2需要满足关系式S1=S2+P1/2；整个定子部分的有效长度L1与第二衔铁硅钢片（15）的长度L2之间需要满足关系式L2=L1+P1/2； 第一衔铁硅钢片（5）的长度、厚度以及其上分布的矩形齿齿宽与第二衔铁硅钢片（15）相同；第一衔铁硅钢片（5）上的第二个矩形齿落后第二衔铁硅钢片（15）上的第二个矩形齿一个齿宽的距离，即S3=S2+P1；而第一衔铁硅钢片（5）上的第三个矩形齿需要提前第二衔铁硅钢片（15）上的第三个矩形齿一个齿宽的距离，即S4=L2-P1； 衔铁保持架（6）的表面划分成与永磁体（10）相同的偶数个区域，每个区域的插槽数相等，插入第一衔铁硅钢片（5）的区域与插入第二衔铁硅钢片（15）的区域间隔排列。

2.如权利要求1所述的电磁铁，其特征在于：永磁体（10）按照整个圆周四等分的方式划分成4个区域，每个区域均轴向充磁，且N极区域和S极区域间隔排列。

3.如权利要求1或2所述的电磁铁，其特征在于：所述定子部件的单相电流励磁结构包括：定子右保持架（12）、第一定子硅钢片（11）、定子左保持架（4）、第二定子硅钢片（9）、线圈保持架（14）、控制线圈（13）和圆环状永磁体（10）；定子右保持架（12）上径向分布有等间距的插槽用于插入第一定子硅钢片（11），第一定子硅钢片（11）为采用硅钢材料冷冲压成型的扁平匚形状；定子左保持架（4）上同样沿 径向分布有等间距的插槽用于插入第二定子硅钢片（9），第二定子硅钢片（9）为采用硅钢材料冷冲压成型的扁平条状；第一定子硅钢片（11）和第二定子硅钢片(9)均以稍微过盈的配合插入定子右保持架（12）和定子左保持架（4）的插槽以构成产生电磁力所必需的定子凸齿结构； 定子右保持架（12）呈中空的半圆柱形状，其内侧柱面掏空，形成半环状空腔，所述线圈保持架（14）位于两个相同形状的定子右保持架（12）相互扣合所形成的空腔内，控制线圈（13）环绕其上形成电流励磁相。

4.如权利要求3所述的电磁铁，其特征在于：衔铁保持架（6）为高强度的增强尼龙材料注塑成型，衔铁保持架(6)呈空心杯状，以有效减少衔铁的运动惯量，提高其动态响应；定子右保持架（12）与定子左保持架（4）均通过高强度的增强尼龙材料注塑成型，可以在保持一定的强度和刚度的同时，大大减轻整机重量，有利于提高整机的功率重量比；壳体和前后端盖也采用高强度的增强尼龙材料注塑成型。
