1.二阶非线性激光材料N,N’-丙酰-(2-噻吩甲酰)肼晶体的生长方法，其特征在于：所述N,N’-丙酰-(2-噻吩甲酰)肼晶体属于正交晶系，空间群为P212121，分子式C8H10N2O2S，Mr=198.24，晶体学参数:Z=4,N,N’-丙酰-(2-噻吩甲酰)肼分子由互为垂直的N-(2-噻吩甲酰)肼基平面和丙酰基平面构成；

所述方法如下：

在N-(2-噻吩甲酰)肼上引入丙酰基，然后将生成的N,N’-丙酰-(2-噻吩甲酰)肼的同素异构体溶于氯仿和甲醇混合溶剂中，且所述氯仿和甲醇混合溶剂中氯仿∶甲醇=1∶1，并于室温下蒸发至饱和，取出饱和N,N’-丙酰-(2-噻吩甲酰)肼的同素异构体溶液置于比色皿中，在比色皿外侧施加36V的直流电压，蒸发，生长出籽晶，然后将籽晶转移到培养槽，同样氯仿和甲醇混合溶剂蒸发得到柱状晶体N,N’-丙酰-(2-噻吩甲酰)肼。

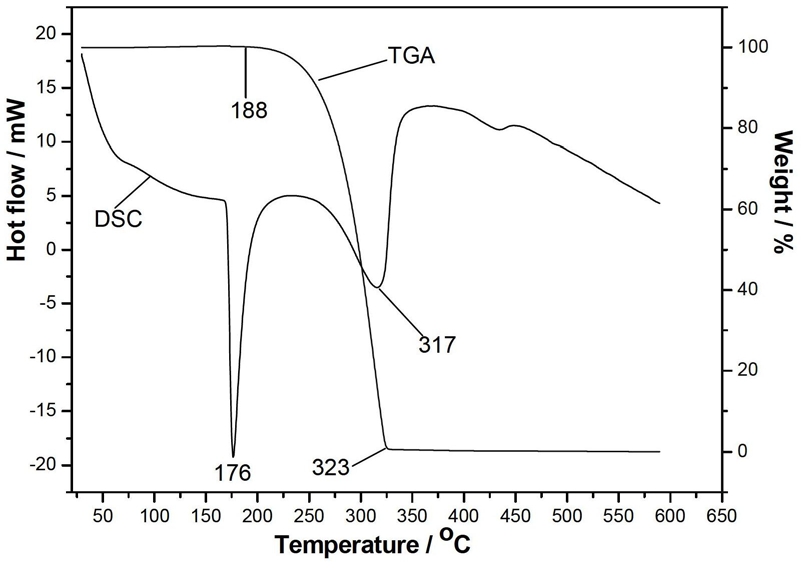

2.如权利要求1所述二阶非线性激光材料N,N’-丙酰-(2-噻吩甲酰)肼

的生长方法，其特征在于：所述N,N’-丙酰-(2-噻吩甲酰)肼的同素异构体晶体属于三斜晶系，空间群为P-1，分子式C8H10N2O2S，Mr=198.24，晶体学参数:α=70.00°,β=88.58°,γ=71.11°, Z=6，无二阶倍频效应。
