专利号: 2013102827762
申请人: 周庆芬
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

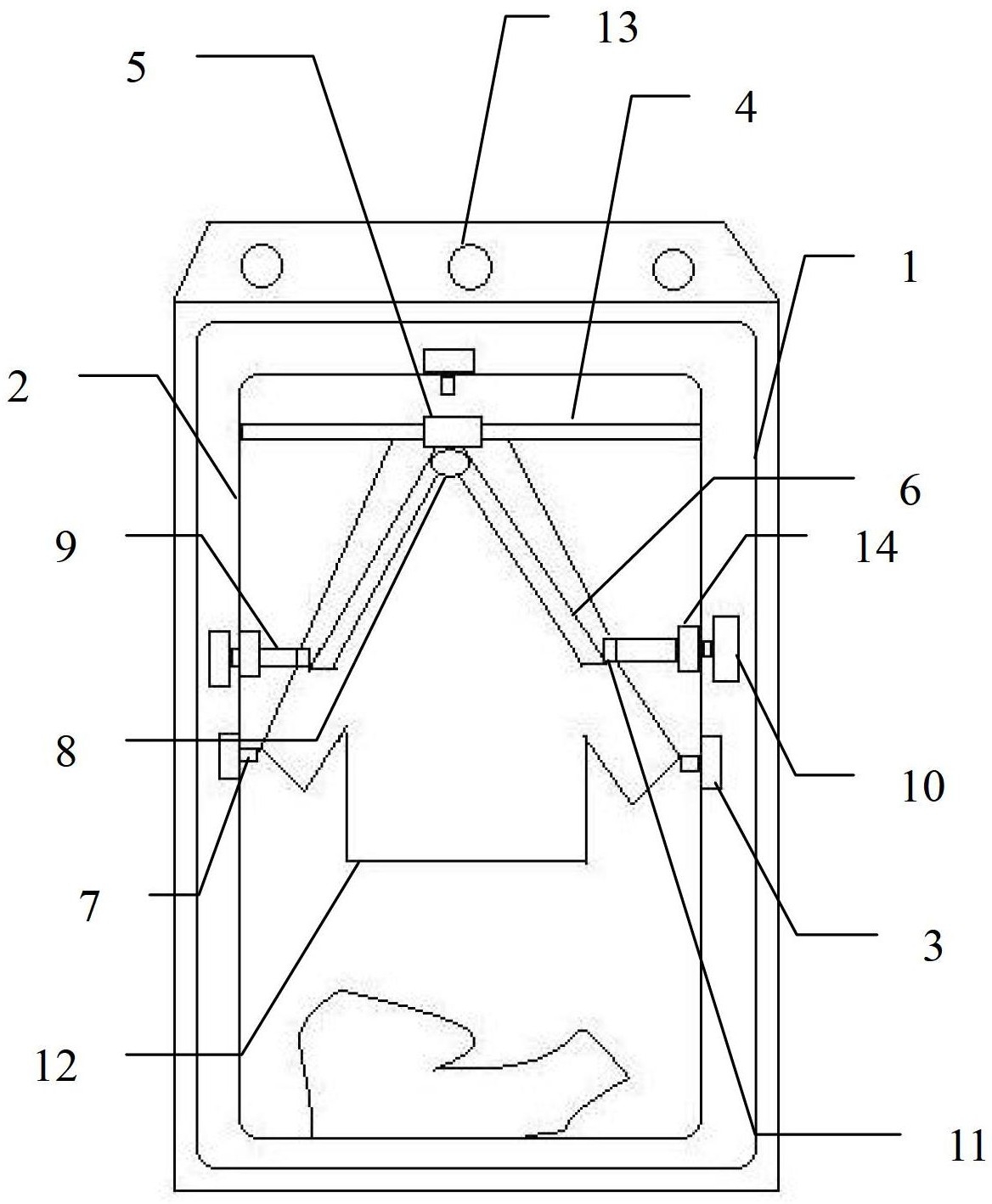

1.一种衣物立挂式等离子洗衣机,其特征在于,包括:

外洗衣桶和内洗衣桶,所述内洗衣桶可旋转的套设在所述外洗衣桶中,所述内洗衣桶的上端为等离子洗衣部,所述内洗衣桶的下端为水洗部,所述内洗衣桶上端的衣物入口处设置有水平杆,所述水平杆中间固定有一自转器,所述自转器上安装有立挂式衣架,所述立挂式衣架以将待洗衣物撑开且可在自转器的作用下360度范围内旋转的方式设置;

多个等离子发生器,其分别设置在与所述自转器相对应的内洗衣桶的外壁上以及内洗衣桶侧壁的中间位置,所述内洗衣桶侧壁的中间位置环形设置有多个等离子发生器,所述多个等离子发生器通过输气管将等离子体输入所述内洗衣桶中;

其中,所述立挂式衣架为人字形支撑架,所述人字形支撑架的一对架体均为铁片状,所述一对架体的上端固定有一扭簧,所述内洗衣桶内壁上设置有控制人字形支撑架开合的挤压构件,所述挤压构件为一对伸缩杆,所述一对伸缩杆以在所述内洗衣桶外壁上固定的微型电机的作用下从竖直方向旋转至水平方向的方式设置,所述一对伸缩杆的前端均安装有一块磁铁,所述一对伸缩杆在微型电机的驱动下向内洗衣桶中心伸展,当两块磁铁分别与所述人字形支撑架的一对架体下端吸引固定时,所述一对伸缩杆向内挤压所述立挂式衣架的一对架体,致使衣物从立挂式衣架上滑落进入所述内洗衣桶的下端进行水洗,所述自转器和多个等离子发生器均与等离子洗衣机的开关连接。

2.如权利要求1所述的衣物立挂式等离子洗衣机,其特征在于,每一伸缩杆均固定在一个蜗杆上,所述蜗杆与所述微型电机的输出轴上套设的蜗轮啮合连接。

3.如权利要求2所述的衣物立挂式等离子洗衣机,其特征在于,所述蜗杆以可在所述蜗轮上旋转移动的方式设置。

4.如权利要求1所述的衣物立挂式等离子洗衣机,其特征在于,所述人字形支撑架的一对架体外套设有一对塑料防划套。
