专利号: 201310291929X
申请人: 河海大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于模拟高水压下混凝土构件水力劈裂特性的试验系统,其特征在于:包括试件模具系统以及与试件模具系统连接的水固热耦合测试系统,试件模具系统包括浇筑模具,浇筑模具的中心位置设置纵向贯穿浇筑模具的模拟初始裂缝,模拟初始裂缝的上方横向设置水压测量弯管,水压测量弯管一端埋入浇筑模具且对应模拟初始裂缝设置,另一端伸出浇筑模具与水固热耦合测试系统连接;所述试件模具系统还包括水密封夹具,水密封夹具对应模拟初始裂缝位置开设钢架进出水口,水密封夹具包括两个工字钢,分别设置在浇筑模具的纵向前后两侧,两工字钢内侧对应模拟初始裂缝位置开设凹槽,凹槽内设置橡胶垫,橡胶垫高出凹槽且完全盖住模拟初始裂缝表面;其中一工字钢的外侧分别设置水管接头,另一工字钢外侧设置阀门。

2.如权利要求1所述用于模拟高水压下混凝土构件水力劈裂特性的试验系统,其特征在于:所述浇筑模具的横向两侧的中心开设孔洞,孔洞内设置轴拉钢筋。

3.如权利要求2所述用于模拟高水压下混凝土构件水力劈裂特性的试验系统,其特征在于:所述水压测量弯管埋入浇筑模具的一端尾部扎满小孔,且包裹一层透水土布。

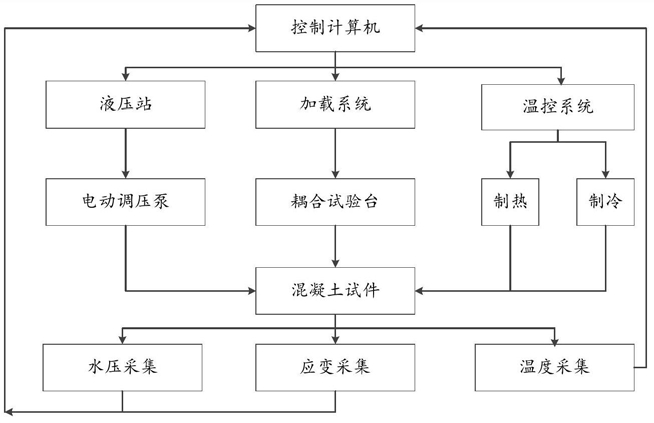

4.如权利要求3所述用于模拟高水压下混凝土构件水力劈裂特性的试验系统,其特征在于:所述水固热耦合测试系统包括水压量测控制系统、水温量测控制系统、裂缝应变量测系统、数据输出记录系统,其中:水压量测控制系统,用于控制对试件模具系统的压力加载,和压力数据的收集;

水温量测控制系统,用于控制对试件模具系统的温度控制及调节,和温度数据的收集;

裂缝应变量测系统,用于测量并收集应变值和缝宽变化的数据;

数据输出记录系统,用于采集并收集所有数据并实时记录。

5.如权利要求4所述用于模拟高水压下混凝土构件水力劈裂特性的试验系统,其特征在于:所述水压量测控制系统包括压力传感器,压力传感器与水压测量弯管的伸出端连接。

6.如权利要求5所述用于模拟高水压下混凝土构件水力劈裂特性的试验系统,其特征在于:所述裂缝应变量测系统包括应变片和夹式引伸计,夹式引伸计的两片刀头分别设置于模拟初始裂缝的缝端两侧,应变片至少2对,分别对称竖向设置在模拟初始裂缝的缝端下方。

7.如权利要求6所述用于模拟高水压下混凝土构件水力劈裂特性的试验系统,其特征在于:所述模拟初始裂缝制作方法如下:浇筑前在模具前后中心竖向加工出贯穿孔,用于插入模拟初始裂缝的钢片,钢片的一侧打磨成圆弧刀刃状即为模拟初始裂缝的开缝端,在浇筑24h后拔出钢片形成模拟初始裂缝。
