1.一种高发泡倍率EPDM发泡材料的制备方法，所述高发泡倍率EPDM发泡材料的原料组成，按重量份数计为：EPDM                   100份；

交联剂                 0.5-1份；

Ac发泡剂               4-10份；

氧化锌                 1-5份；

硬脂酸                 0.5-1份；

其特征在于包括如下步骤：

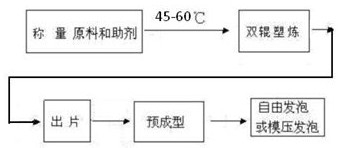

（1）按各原料的配比，将EPDM基料在开炼机中进行塑炼，塑炼过程中，向基料中加入助剂，助剂与基料混合均匀后，将混合料料片取下，趁热压平；

（2）将步骤（1）中的混合料料片预成型后，把混合料料片放在模具中，发泡处理，发泡完成后，待混合料冷却后，取下模具，得到发泡材料；

所述塑炼过程中，双辊开炼机的辊温设为45-60℃范围内；所述向基料中加入的助剂，就是指同时加入交联剂、氧化锌、硬脂酸后再加入Ac发泡剂，混合过程中，打三角包5-7次，直到共混料混合均匀；双辊开炼机在塑炼时，辊距设为1mm，下料时，辊距调大至3mm。

2.如权利要求1所述的一种高发泡倍率EPDM发泡材料的制备方法，其特征在于：EPDM

100份，Ac发泡剂6份；交联剂0.5份，氧化锌2份，硬脂酸1份。

3.如权利要求1所述的一种高发泡倍率EPDM发泡材料的制备方法，其特征在于：所述EPDM门尼粘度42、碘值12、乙烯含量52%。

4.如权利要求1所述的一种高发泡倍率EPDM发泡材料的制备方法，其特征在于：交联剂选自过氧化二异丙苯DCP或过氧化苯甲酰BPO。

5.如权利要求1所述的一种高发泡倍率EPDM发泡材料的制备方法，其特征在于：所述预成型操作为：混合料料片在70℃的模框中，于5MPa压力下预成型10min，该温度下，EPDM料既能熔融又没有发泡。

6.如权利要求1所述的一种高发泡倍率EPDM发泡材料的制备方法，其特征在于：所述发泡处理为：发泡时间5-15min，发泡压力：0-10MPa，发泡温度：150-180℃。

7.如权利要求6所述的一种高发泡倍率EPDM发泡材料的制备方法，其特征在于：所述发泡处理为：混合料料片在电热恒温鼓风干燥箱里，于160～180℃温度下发泡5-10min；或混合料料片在平板硫化机中，于温度160～180℃和压力1～10MPa下，发泡10-15min。

8.如权利要求7所述的一种高发泡倍率EPDM发泡材料的制备方法，其特征在于：所述发泡处理为：混合料料片在平板硫化机中，发泡温度170℃，压力5MPa，发泡时间12min。
