专利号: 2013102936079
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

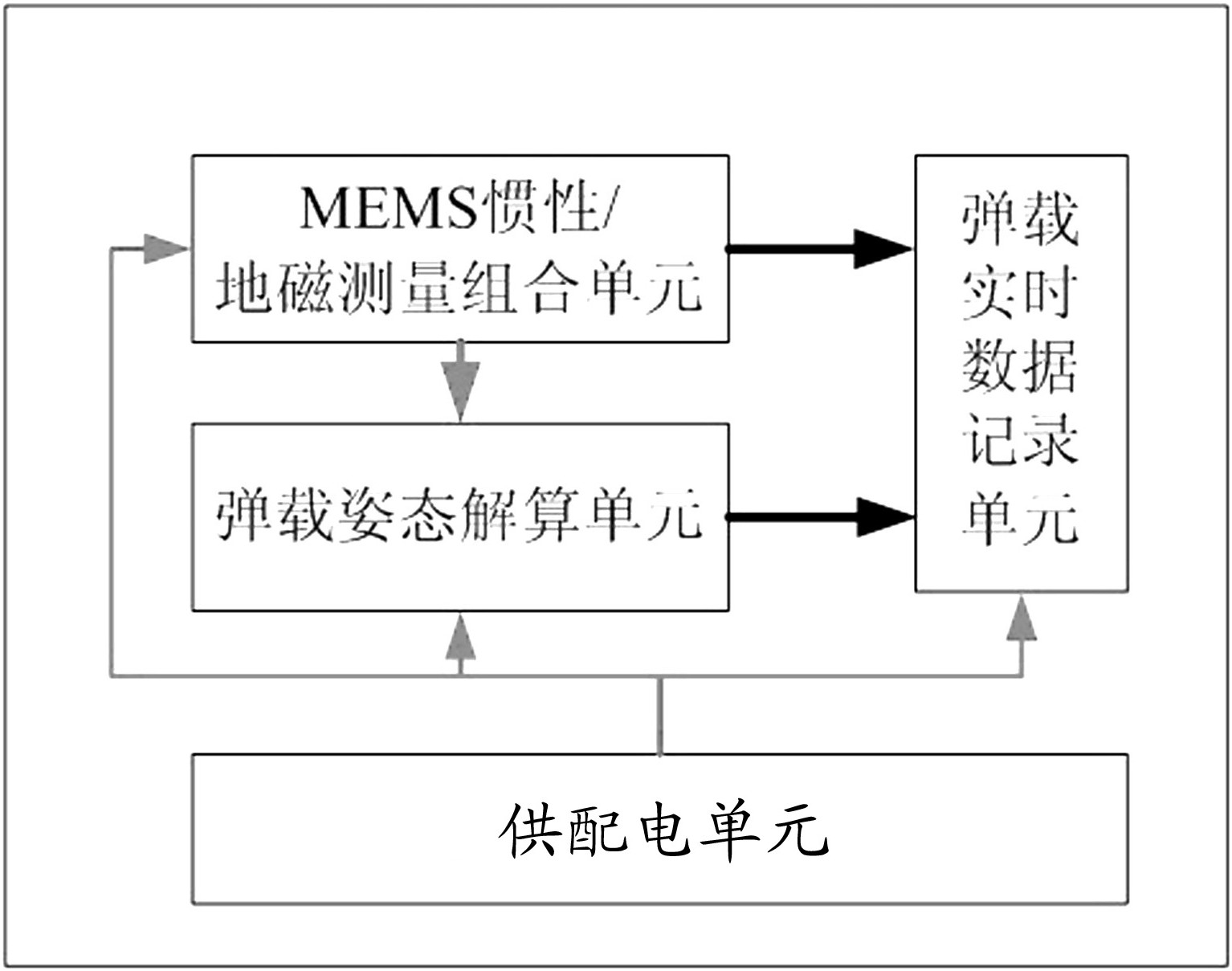

1.一种基于地磁/微惯导信息组合的弹载侵彻姿态解算装置,其特征在于:包括电路体(1)和置于所述电路体(1)外围的缓冲防护装置;所述电路体(1)的信号线引出到所述缓冲防护装置外,电路体(1)包括地磁/微惯导测量组合单元、弹载姿态解算单元、弹载实时数据记录单元、供配电单元、启动模块;

所述地磁/微惯导测量组合单元包括信号调理模块,所述信号调理模块的输入端分别连接有三轴陀螺传感器和三轴地磁传感器,信号调理模块的输出端连接有A/D转换模块;

所述弹载姿态解算单元包括数据处理模块DSP,所述数据处理模块DSP串接有程序引导装载模块NOR存储器;

所述弹载实时数据记录单元包括现场可编程门阵列FPGA,所述现场可编程门阵列FPGA串接有程序配置模块EPROM;

所述A/D转换模块的输出端与数据处理模块DSP的输入端连接,所述A/D转换模块和数据处理模块DSP分别与现场可编程门阵列FPGA连接;

所述供配电单元包括向电路体内各个单元供电的系统电源模块。

2.根据权利要求1所述的基于地磁/微惯导信息组合的弹载侵彻姿态解算装置,其特征在于:所述缓冲防护装置包括电路体外壳(2),包裹电路体外壳(2)的具有弹性和硬度的浮悬层(3),包裹所述浮悬层(3)的次外层保护壳(4),包裹所述次外层保护壳(4)的、底部设有多层泡沫金属缓冲结构(5)的最外层保护壳(6),所述次外层保护壳(4)置于所述多层泡沫金属缓冲结构(5)上。

3.根据权利要求2所述的基于地磁/微惯导信息组合的弹载侵彻姿态解算装置,其特征在于:所述悬浮层(3)由聚酰胺材料构成。
