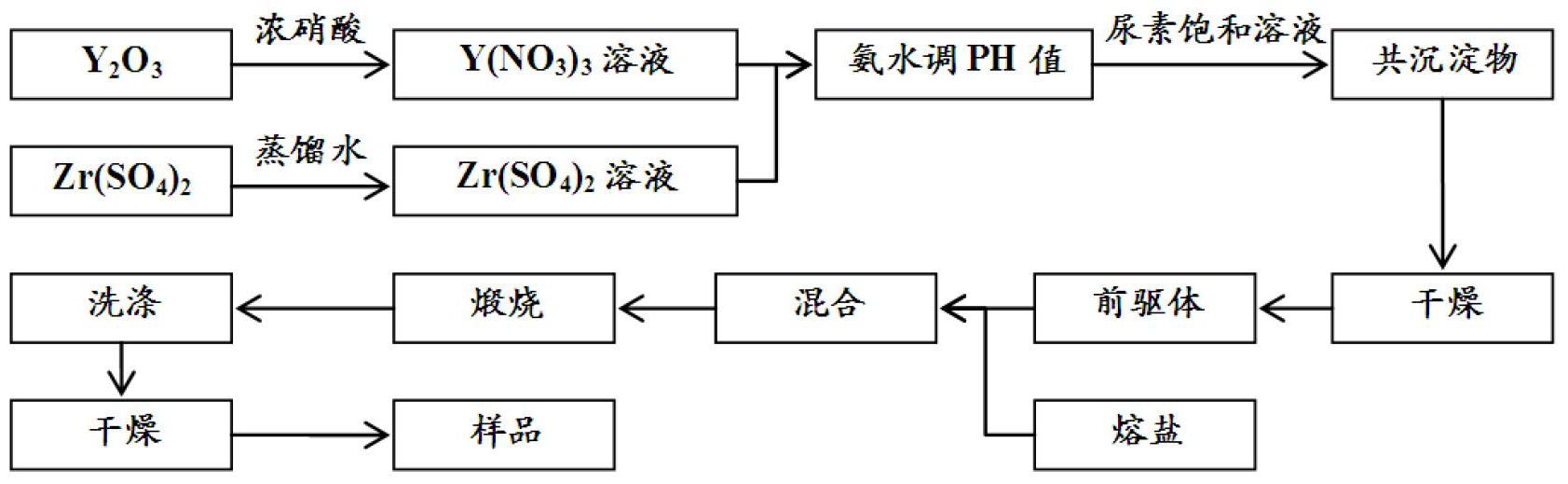

1.一种无团聚全稳定立方相纳米氧化锆粉体的低温合成方法，其特征在于，首先将稳定剂用浓硝酸进行溶解，形成稳定透明溶液；同时将可溶性锆盐用蒸馏水进行溶解，形成稳

4+

定透明的溶液；再将所述两种溶液按照稳定剂阳离子:Zr 摩尔比为3:97～10:90的比例进行混合，并用氨水调节PH值至7；加入稍过量的沉淀剂，得到均一稳定的混合沉淀即前驱体；将得到的前驱体干燥、研磨备用；然后将熔盐与前驱体粉末按质量比为前驱体:熔盐=1:1～1:4的比例进行混合、干燥，并盛放于陶瓷坩埚中，于500～800°C左右煅烧。保温

1小时左右取出坩埚，并将得到的产物用蒸馏水反复洗涤，干燥后即可得到粒径为5-50nm的全稳定立方相纳米氧化锆粉体。

2.根据权利要求1所述的低温合成方法，其特征在于，所述锆盐是包括硫酸锆、ZrOCl2·8H2O或Zr (NO3) 4·5H2O在内的可溶性锆盐；所述稳定剂是氧化钇、氧化镁、氧化钙的盐酸或硝酸溶液中的一种，或者是可溶性的钇盐、镁盐、钙盐中的一种；所述沉淀剂为NaOH、KOH、氨水或尿素中的一种；熔盐采用包括NaOH-NaNO3、KOH-KNO3、KNO3、NaNO3在内的复合熔盐或单一熔盐。
