1.一种速生杨的氢氧化钠蒽醌浆生物化学法TCF漂白工艺，其特征在于：步骤如下：

（1）蒸煮：取速生杨木片，放入蒸煮锅中蒸煮，得原浆，然后进行洗涤、筛选，得纸浆；

（2）木聚糖酶预处理；

（3）TCF漂白：上述经过酶处理的纸浆进行漂白，漂白工序为OP-Q-P，O1-O2P-Q-P或O1P-O2P-Q-P三种漂序之一，漂白工序的步骤为：首先，对经过酶处理的纸浆进行脱氧木素或强化脱氧木素；氧脱木素结束后，对纸浆进行洗涤，然后进行Q段螯合处理；Q段螯合处理结束后，对纸浆进行洗涤，然后进行P段H2O2漂白，完成。

2.根据权利要求1所述的速生杨的氢氧化钠蒽醌浆生物化学法TCF漂白工艺，其特征在于：所述蒸煮的具体方式为：取长度15～25mm、宽度10～20mm、厚度3～5mm的速生杨木片，自然风干后，进行蒸煮，制得速生杨氢氧化钠蒽醌原浆，蒸煮的条件是：用碱量22%，对绝干原料，NaOH计；AQ用量0.05%，液比1:4，蒸煮最高温度165℃，在105℃时进行放气

10-15min，升温时间90min，保温时间90min；蒸煮后浆料经充分洗涤、筛选，得纸浆，纸浆的卡伯值16～21。

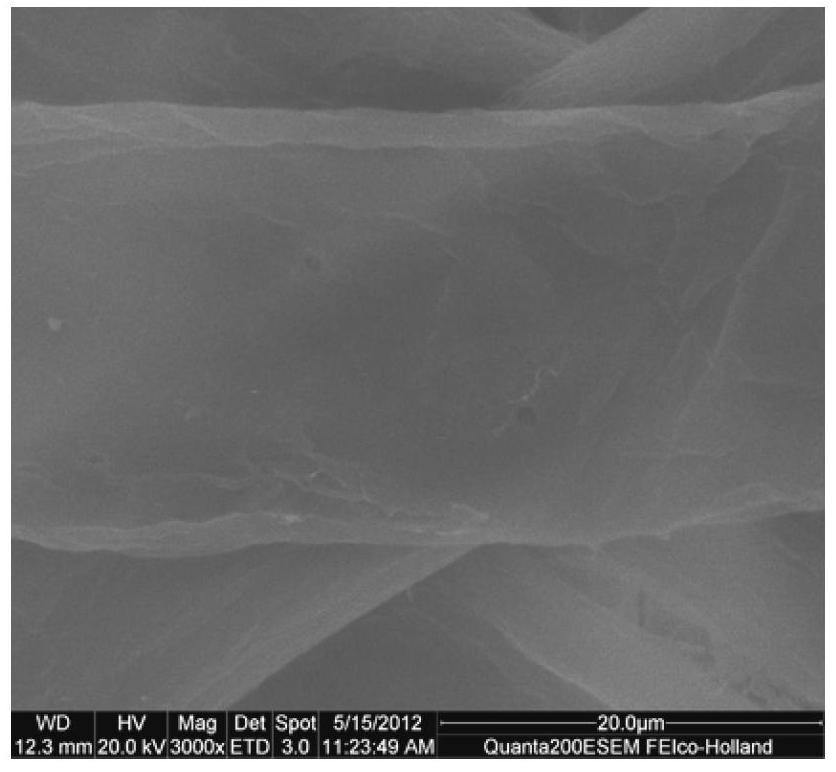

3.根据权利要求1所述的速生杨的氢氧化钠蒽醌浆生物化学法TCF漂白工艺，其特征在于：所述木聚糖酶预处理的具体方式为：调整纸浆浓度为10%，然后用木聚糖酶X1、X2或X3进行处理，在处理过程中，每间隔10～15min揉搓一次，处理后取出，放入沸水浴中10min，使木聚糖酶失活终止反应，用自来水清洗纸浆。

4.根据权利要求3所述的速生杨的氢氧化钠蒽醌浆生物化学法TCF漂白工艺，其特征在于：所述木聚糖酶X1、X2或X3进行处理的具体工艺条件如下：聚糖酶X1的工艺条件是：酶用量10IU/L，温度50℃，pH8-9，时间90-120min；木聚糖酶X2的工艺条件是：酶用量8IU/g，温度55℃，pH8-9，时间90-120min；木聚糖酶X3的工艺条件是：酶用量10IU/g，温度50℃，pH8-9，时间120min。

5.根据权利要求1所述的速生杨的氢氧化钠蒽醌浆生物化学法TCF漂白工艺，其特征在于：所述OP-Q-P白工序的具体方式为：氧脱木素工艺为：浆浓10%，NaOH用量2.5%，氧压

0.6MPa，温度100℃，时间80min，MgSO4用量0.5%；Q段：浆浓8%，DTPA用量0.5%，温度70℃，时间60min，pH值4-5；P段：H2O2用量为2%，Na2SiO3用量0.7%，MgSO4用量0.5%，初始pH值

12，温度90℃，浆浓10%，时间90min。

6.根据权利要求1所述的速生杨的氢氧化钠蒽醌浆生物化学法TCF漂白工艺，其特征在于：所述O1-O2P-Q-P漂白工序的具体方式为：第一段氧脱木素和第二段强化氧脱木素的工艺条件：第一段O1：浆浓10%，NaOH用量2%，氧压0.6MPa，温度100℃，时间20min，MgSO4用量0.5%；第二段O2P：补充0.5%的NaOH，加入3%的H2O2，Na2SiO3用量0.7%，氧压0.5MPa，时间60min；Q段：浆浓8%，DTPA用量0.5%，温度70℃，时间60min，pH值4-5；P段：H2O2用量为2%，Na2SiO3用量0.7%，MgSO4用量0.5%，初始pH值12，温度90℃，浆浓10%，时间90min。

7.根据权利要求1所述的速生杨的氢氧化钠蒽醌浆生物化学法TCF漂白工艺，其特征在于：所述O1P-O2P-Q-P漂白工序的具体方式为：两段强化氧脱木素的工艺条件：第一段O1P：浆浓10%，NaOH用量2%，H2O2用量1%，氧压0.6MPa，温度100℃，时间20min，Na2SiO3用量

0.7%，MgSO4用量0.5%；第二段O2P：补充0.5%的NaOH，加入2.5%的H2O2，氧压0.5MPa，时间

60min；Q段：浆浓8%，DTPA用量0.5%，温度70℃，时间60min，pH值4-5；P段：H2O2用量为

2%，Na2SiO3用量0.7%，MgSO4用量0.5%，初始pH值12，温度90℃，浆浓10%，时间90min。
