专利号: 2013103018093
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种煤层割缝致裂压抽交变抽采瓦斯方法,其特征在于包括如下步骤:

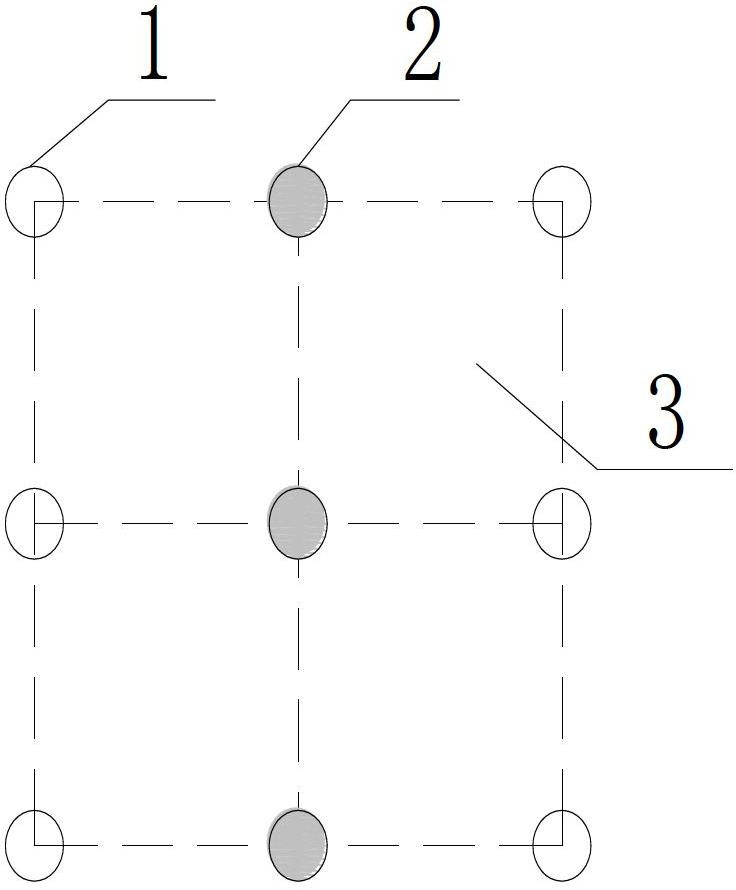

a、在底抽巷(13)向煤层(3)交替施工若干割缝钻孔(1)和压裂钻孔(2)直至煤层顶板,相邻钻孔见煤点之间的距离为4.0-7.0m;

b、首先在割缝钻孔(1)内采用高压水射流在距煤层底板0.5-2.0m范围内进行旋转切割,切割一个或多个厚度为0.3m的环形缝槽(4);然后向割缝钻孔(1)内送入钢管(5),直至钢管端头(8)距煤层顶板1.0-1.5m处为止,之后,对割缝钻孔(1)进行封孔注浆至煤层底板,在钢管(5)外露端通过钢管三通球阀(6)分别与瓦斯抽采主管路(11)和高压水管(12)相连,调节钢管三通球阀(6),使钢管(5)与瓦斯抽采主管路(11)连通,对割缝钻孔(1)进行瓦斯抽采;

c、向压裂钻孔(2)内送入压裂钢管(7),直至钢管端头(8)距煤层顶板1.0-1.5m处为止,然后对压裂钻孔(2)进行封孔注浆至距煤层底板2.0-2.5m处的煤层内,在压裂钢管(7)外露端通过压裂钢管三通球阀(9)分别与瓦斯抽采主管路(11)和高压水管(12)相连,调节压裂钢管(7)外端的压裂钢管三通球阀(9),关闭瓦斯抽采主管路(11),打开高压水管(12),开启脉动注水泵(10),对压裂钻孔(2)进行初次水力压裂,当水压突然降低时,关闭脉动注水泵(10),调节压裂钢管三通球阀(9)连通瓦斯抽采主管路(11),关闭高压水管(12),对压裂钻孔(2)进行瓦斯抽采;

d、检测抽采主管路(11)的瓦斯浓度,当瓦斯浓度低于20%时,调节割缝钻孔(1)上的钢管三通球阀(6),连通高压水管(12),开启脉动注水泵(10)向割缝钻孔(1)孔内进行脉动注水,同时保持压裂钻孔(2)处于瓦斯抽采状态;当注入割缝钻孔(1)内的高压水水压突然降低时,关闭脉动注水泵(10)停止注水,调节钢管三通球阀(6),关闭高压水管(12),连通瓦斯抽采主管路(11),再次对割缝钻孔(1)进行瓦斯抽采;

e、调节压裂钻孔(2)的压裂钢管三通球阀(9),连通高压水管(12),开启脉动注水泵(10)对压裂钻孔(2)进行脉动注水,同时保持割缝钻孔(1)处于瓦斯抽采状态,当压裂钻孔(2)内的高压水水压突然降低时,关闭脉动注水泵(10)停止注水,调节压裂钢管三通球阀(9),关闭高压水管(12),连通瓦斯抽采主管路(11),再次对压裂钻孔(2)进行瓦斯抽采;

f、重复步骤d和e,交替对割缝钻孔(1)和压裂钻孔(2)进行注水压裂和瓦斯抽采作业,至煤层瓦斯校检指标达到《防治煤与瓦斯突出规定》的指标要求,实现压抽交变抽采瓦斯。

2.根据权利要求1所述的煤层割缝致裂压抽交变抽采瓦斯方法,其特征在于:所述厚度为0.3m的环形缝槽(4)的半径为0.5m。

3.根据权利要求1所述的煤层割缝致裂压抽交变抽采瓦斯方法,其特征在于:所述压裂钻孔(2)在距其最近的割缝钻孔(1)割过缝之后进行初次压裂。

4.根据权利要求1所述的煤层割缝致裂压抽交变抽采瓦斯方法,其特征在于:所述的压裂钻孔(2)初次压裂时采用的脉动水压为18-25Mpa。

5.根据权利要求1所述的煤层割缝致裂压抽交变抽采瓦斯方法,其特征在于:所述的瓦斯抽采主管路(11)浓度低于20%时,对割缝钻孔(1)和压裂钻孔(2)进行脉动注水的水压为10-15Mpa。
