1.一种负载维生素C的丝素蛋白/透明质酸复合纳米纤维的制备方法，其特征在于具体操作步骤如下：（1）制备丝素蛋白溶液：将丝素蛋白溶于去离子水中，室温下充分搅拌至完全溶解，得到质量百分比为30-35%的丝素蛋白溶液；

（2）制备透明质酸溶液：将透明质酸溶于去离子水中，室温下充分搅拌至完全溶解，得到质量百分比为2-4%的透明质酸溶液；

（3）制备丝素蛋白和透明质酸混合溶液：将步骤（1）得到的丝素蛋白溶液和步骤（2）得到的透明质酸溶液混合，得到丝素蛋白/透明质酸混合溶液；

（4）将维生素C磷酸酯钠溶于步骤（3）得到的丝素蛋白/透明质酸混合溶液中，充分搅拌均匀得到共混静电纺丝液；

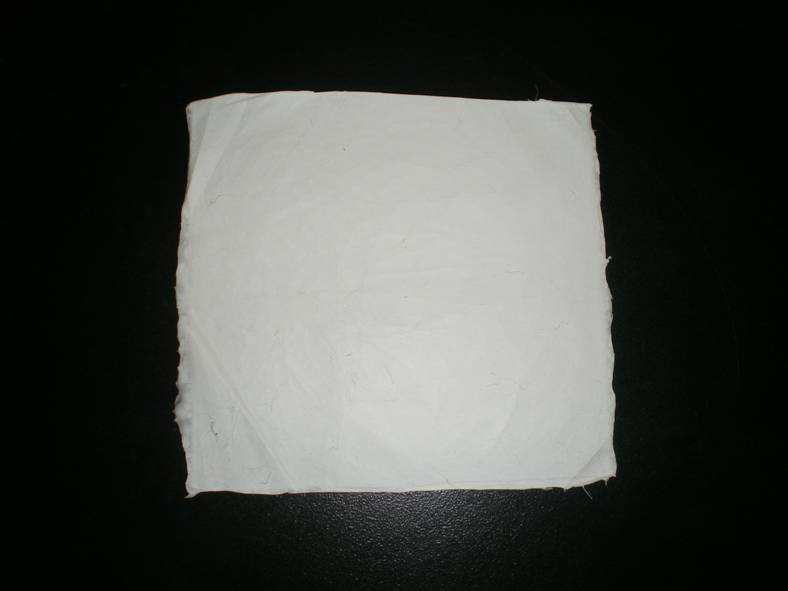

（5）将步骤（4）得到的共混静电纺丝液通过静电纺丝，得到负载维生素C的丝素蛋白/透明质酸复合纳米纤维。

2.根据权利要求1所述的负载维生素C的丝素蛋白/透明质酸复合纳米纤维的制备方法，其特征在于：所述步骤（3）中的丝素蛋白溶液与透明质酸溶液的质量比为（9:1）-（7:3）。

3.根据权利要求1所述的负载维生素C的丝素蛋白/透明质酸复合纳米纤维的制备方法，其特征在于：所述步骤（4）中维生素C磷酸酯钠在丝素蛋白/透明质酸混合溶液中的质量分数为0.5-2.0%。

4.根据权利要求1所述的负载维生素C的丝素蛋白/透明质酸复合纳米纤维的制备方法，其特征在于：所述步骤（5）中静电纺丝的参数为：纺丝电压16-20千伏，纺丝速率

0.3-1.0毫升/小时，接收距离120-200毫米。
