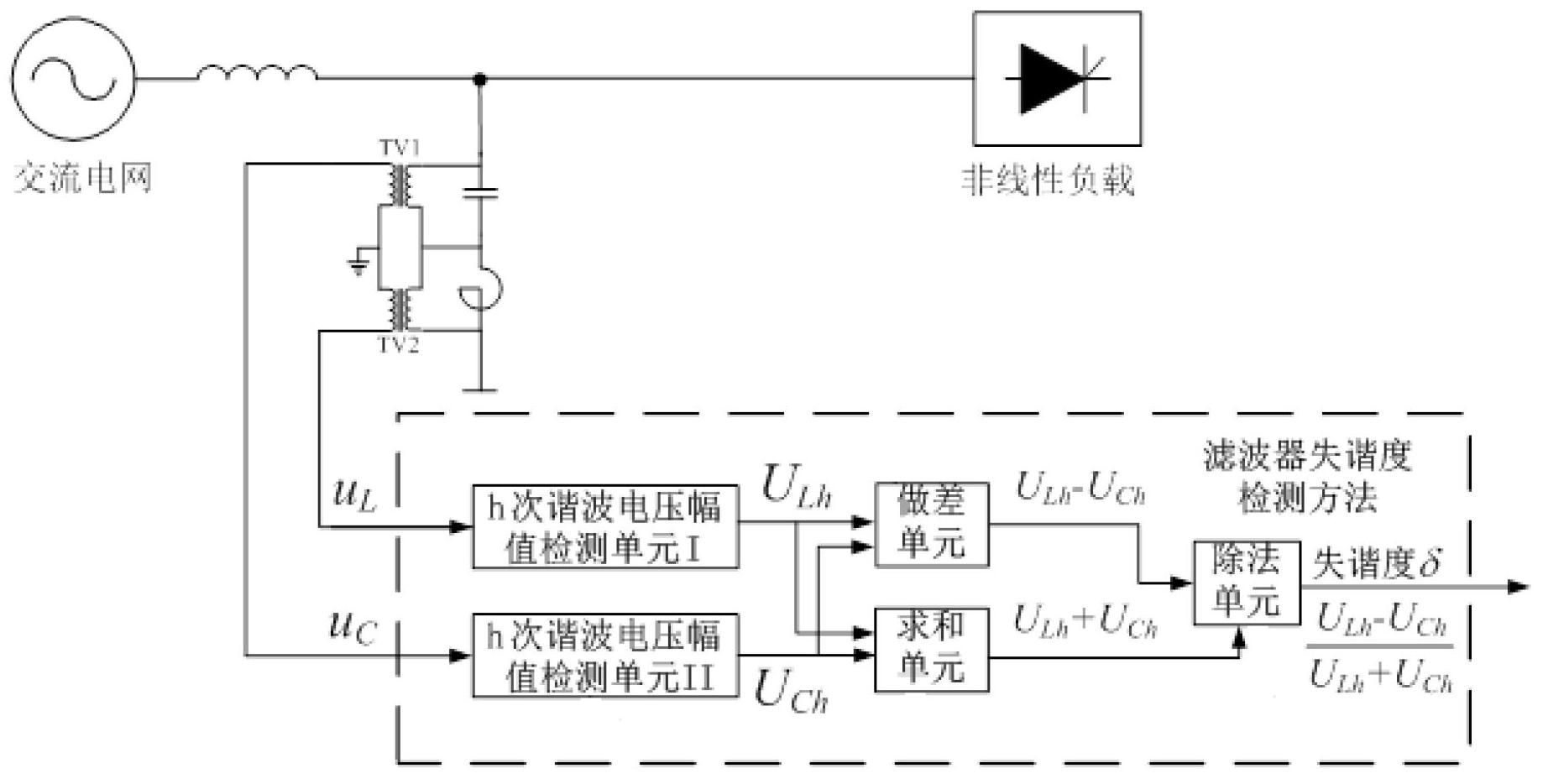

1.一种调谐滤波器的失谐度检测方法，其特征在于，具体按照以下步骤实施：步骤1：利用电压互感器TV1和TV2分别取出滤波电容器和电抗器上的电压uC、uL后，经过h次谐波电压幅值检测单元I、II，计算出uC、uL中的h次谐波分量的幅值UCh、ULh；

步骤2：由做差单元计算得到UCh、ULh的差值（ULh-UCh）；

步骤3：由求和单元计算得到UCh、ULh的和值（ULh+UCh）；

步骤4：将（ULh-UCh）与（ULh+UCh）经过除法运算单元后求得（ULh-UCh）/（ULh+UCh），即为滤波器在h次谐波频率下的失谐度。

2.根据权利要求1所述的调谐滤波器的失谐度检测方法，其特征在于，所述的步骤1中计算出uC、uL中的h次谐波分量的幅值UCh、ULh，具体按照以下步骤实施：假设uC（t）、uL（t）中含有基波分量uC1（t）、uL1（t）和一系列谐波分量uCn（t）、uLn（t），其中h次谐波分量是要检测出来的目标谐波分量，以基波分量为相位参考基准，则原始信号uC（t）、uL（t）表达为：将上式分解后得：

采用窗口平移快速傅里叶变换，在时刻t时的h次谐波幅值在正弦和余弦正交坐标基上的分量表示为：对上式作离散化处理，得：

令：

Δah(k)=ah(k)-ah(k-1)Δbh(k)=bh(k)-bh(k-1)Δph(k)=ph(k)-ph(k-1)，Δqh(k)=qh(k)-qh(k-1)则得到一组适用于微控制器的递推增量式检测算法：其中：

ah(k)=ah(k-1)+Δah(k)bh(k)=bh(k-1)+Δbh(k)ph(k)=ph(k-1)+Δph(k)qh(k)=qh(k-1)+Δqh(k)，式中，N为离散傅里叶变换的数据长度，即一个基波周期中原始信号的采样点数；

滤波电容器和电抗器上的电压uC、uL中的h次谐波分量的幅值UCh、ULh分别为：

3.一种调谐滤波器的失谐度检测方法，其特征在于，具体按照以下步骤实施：步骤1：利用电压互感器TV1和TV2分别取出滤波电容器和电抗器上的电压uC、uL后，经过h次谐波电压幅值的平方量检测单元I、II，计算出uC、uL中的h次谐波分量幅值的平

2 2

方量UCh、ULh ；

2 2 2 2

步骤2：由做差单元计算得到UCh、ULh 的差值（ULh-UCh）；

2 2 2 2

步骤3：由求和单元计算得到UCh、ULh 的和值（ULh+UCh）；

2 2 2 2 2 2 2 2步骤4：将（ULh-UCh）与（ULh+UCh）经过除法运算单元后求得（ULh-UCh）/2（ULh+UCh），即为滤波器在h次谐波频率下的失谐度。

4.根据权利要求3所述的调谐滤波器的失谐度检测方法，其特征在于，所述的步骤1中

2 2

计算出uC、uL中的h次谐波分量幅值的平方量UCh、ULh，具体按照以下步骤实施：假设uC（t）、uL（t）中含有基波分量uC1（t）、uL1（t）和一系列谐波分量uCn（t）、uLn（t），其中h次谐波分量是要检测出来的目标谐波分量，以基波分量为相位参考基准，则原始信号uC（t）、uL（t）表达为：将上式分解后得：

采用窗口平移快速傅里叶变换，在时刻t时的h次谐波幅值在正弦和余弦正交坐标基上的分量表示为：对上式作离散化处理，得：

令：

Δah(k)=ah(k)-ah(k-1)Δbh(k)=bh(k)-bh(k-1)Δph(k)=ph(k)-ph(k-1)，Δqh(k)=qh(k)-qh(k-1)则得到一组适用于微控制器的递推增量式检测算法：其中：

ah(k)=ah(k-1)+Δah(k)bh(k)=bh(k-1)+Δbh(k)ph(k)=ph(k-1)+Δph(k)qh(k)=qh(k-1)+Δqh(k)，式中，N为离散傅里叶变换的数据长度，即一个基波周期中原始信号的采样点数；

2 2

滤波电容器和电抗器上的电压uC、uL中的h次谐波分量的幅值的平方量UCh、ULh 分别为：

2 2 2

UCh=ah(k)+bh(k)，

2 2 2

ULh=ph(k)+qh(k)。
