专利号: 2013103056729
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

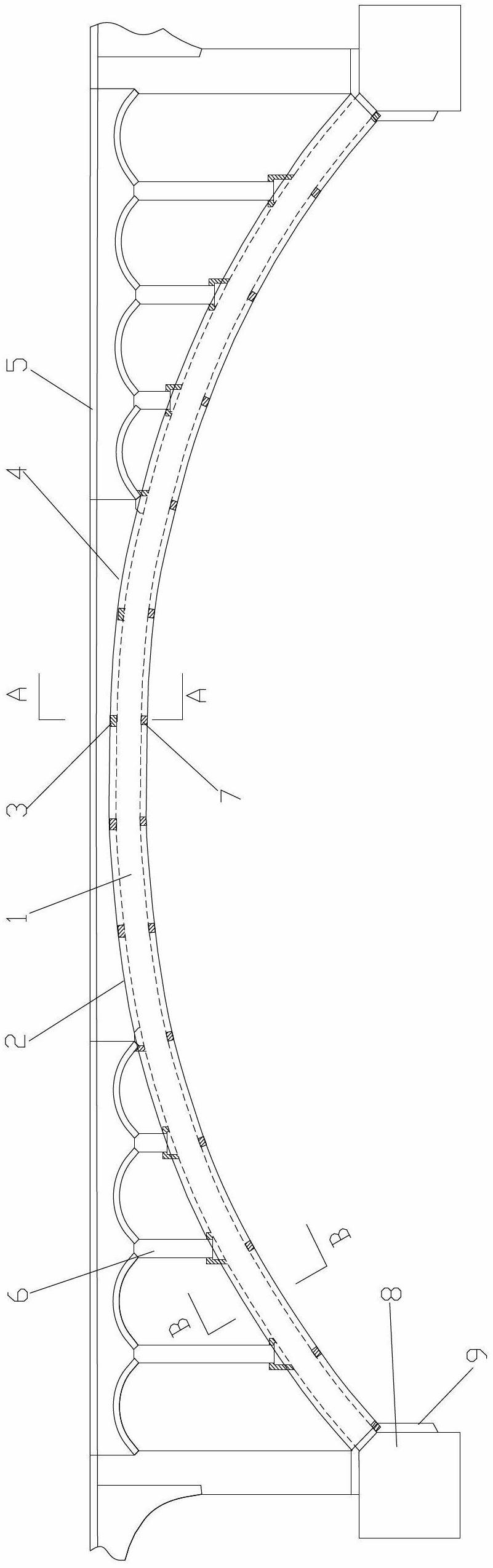

1.一种用槽形拱肋复合增强的石拱桥构造,其特征在于:包括石砌主拱和分列石砌主拱横向两侧的两个横截面为槽形的槽形拱肋,所述石砌主拱的横向两侧面分别对应嵌合于两个槽形拱肋的槽内。

2.根据权利要求1所述的用槽形拱肋复合增强的石拱桥构造,其特征在于:所述槽形拱肋的槽形为槽钢形槽或L形槽。

3.根据权利要求2所述的用槽形拱肋复合增强的石拱桥构造,其特征在于:槽形拱肋至少在位于石砌主拱承受正弯矩处与石砌主拱内侧对应具有翼板,至少在位于石砌主拱承受负弯矩处与石砌主拱内侧外应具有翼板。

4.根据权利要求3所述的用槽形拱肋复合增强的石拱桥构造,其特征在于:所述槽形拱肋为现浇钢筋混凝土形成或采用预成型后装配形成。

5.根据权利要求4所述的用槽形拱肋复合增强的石拱桥构造,其特征在于:与石砌主拱的实腹段对应处的槽形拱肋段的槽形为L形槽,且L形槽的翼板位于石砌主拱的内侧;与石砌主拱除实腹段的其余拱段对应的槽形拱肋段的槽形为槽钢形槽,位于石砌主拱的内侧和外侧均具有翼板。

6.根据权利要求5所述的用槽形拱肋复合增强的石拱桥构造,其特征在于:分列石砌主拱横向两侧的两个槽形拱肋之间位于石砌主拱的内侧和外侧分别浇筑或焊接形成横向联系。

7.根据权利要求6所述的用槽形拱肋复合增强的石拱桥构造,其特征在于:位于石砌主拱外侧的横向联系浇筑的位置与石拱桥的立柱或横墙对应。

8.根据权利要求7所述的用槽形拱肋复合增强的石拱桥构造,其特征在于:位于石砌主拱的拱脚与两个槽形拱肋一体浇筑有用于支撑两个槽形拱肋的拱座增强体。
