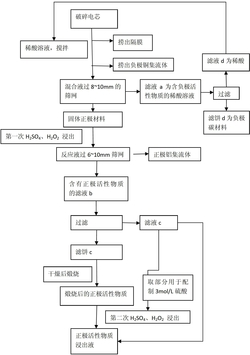

1.一种回收废旧锂离子电池中的集流体的方法，其特征在于所述方法包括以下步骤：

（1）将废旧锂离子电池放电、拆解释放电解液，得到固体电芯，将固体电芯破碎后放入装有0.001～0.01mol/L的硫酸或者醋酸溶液的机械搅拌装置中，开启搅拌，搅拌速度为

10～20r/min，搅拌10～30分钟，用机械抓手捞出经搅拌分散的隔膜，然后继续搅拌，搅拌速度20～30r/min，搅拌20～25分钟，搅拌至负极活性物质完全脱落，并且负极铜集流体各自团聚成团状，用机械抓手捞出负极铜集流体，剩余混合液过孔径为8～10mm的筛网，滤液a为含负极活性物质的稀酸溶液，固体为正极材料；

（2）将步骤（1）获得的正极材料放入反应容器中，加入缓蚀剂，所述缓蚀剂为十二烷基硫酸钠或尿素，再加入2mol/L的硫酸、最后加入质量分数30%的双氧水，2mol/L的硫酸的体积用量以正极材料的质量计为7～8.5mL/g，双氧水的体积用量以正极材料的质量计为

1～1.3mL/g，所述缓蚀剂与正极材料的质量比0.02～0.03：1，搅拌反应，搅拌速度为10～

20r/min，反应时间为20～30min，反应至正极活性物质完全脱落，并且正极铝集流体各自团聚，将所得反应液a过孔径为6～10mm筛网，得到固体为正极铝集流体，滤液b为含有正极活性物质的混合液。

2.如权利要求1所述的方法，其特征在于所述方法还包括步骤（3）：将步骤（2）获得滤液b再用滤纸过滤，得到滤饼c和滤液c，干燥后的滤饼c与氧化钙粉末按质量比为100：

0.5～1混合均匀，500～800℃温度下煅烧，煅烧时间30～40min，得到煅烧后的正极活性物质，煅烧后的正极活性物质加入3mol/L的硫酸中，再加入质量分数30%的双氧水，3mol/L的硫酸的体积用量以煅烧后的正极活性物质的质量计为12～13mL/g，双氧水的体积用量以煅烧后的正极活性物质的质量计为2～2.5mL/g，50～80℃温度下反应100～120分钟，所得二次浸出反应液与滤液c合并，即为溶有正极活性物质的浸出液。

3.如权利要求2所述的方法，其特征在于所述方法还包括步骤（4）：步骤（1）得到的滤液a过滤，得到滤饼d和滤液d，滤饼d洗涤、干燥得到负极碳材料。

4.如权利要求3所述的方法，其特征在于所述步骤（4）中，滤液d为稀酸溶液，返回步骤（1）中的机械搅拌装置中循环使用。

5.如权利要求2所述的方法，其特征在于所述步骤（3）中，取部分滤液c与浓硫酸混合，配制3mol/L的硫酸，剩余的滤液c与步骤（3）最后得到的二次浸出反应液合并，即为溶有正极活性物质的浸出液。
