1.一种微纳米球超疏水ZnO材料的制备方法，其特征在于，所述方法包括：将锌颗粒分散于乙醇中制成混合溶液，所述锌颗粒和所述乙醇的质量比为1:10～

1:20；

将所述混合溶液滴于衬底上，在每平方厘米的所述衬底上滴1～2滴所述混合溶液，并使所述混合溶液布满所述衬底的上表面；

蒸发所述混合溶液中的所述乙醇，使所述锌颗粒在所述衬底的上表面形成空心微纳米球ZnO，得到模板；

将2～5g锌颗粒堆和所述模板间隔放置于反应室中，所述反应室的气压为8～10Pa；

加热所述反应室，当所述反应室的温度升至400℃时，向所述反应室中通入氩气和空气的混合气体，将所述混合气体由所述锌颗粒堆向所述模板的方向通入，保持所述反应室中的气压为20Pa；

当温度升至470℃时，保持470℃恒温1小时后，停止通气和加热，所述锌颗粒堆飘落在所述模板上并生成纳米针，得到所述微纳米球超疏水ZnO材料；所述空心微纳米球ZnO的直径为10-21μm，所述纳米针的平均直径为50～70nm，所述纳米针的平均长度为270～

300nm，所述微纳米球超疏水ZnO材料的表面接触角为159～163°。

2.根据权利要求1所述的制备方法，其特征在于，所述锌颗粒的粒径为3～13μm，锌颗粒堆中锌颗粒的粒径也为3～13μm。

3.根据权利要求2所述的制备方法，其特征在于，所述衬底为硅片。

4.根据权利要求1所述的制备方法，其特征在于，通入所述氩气的流量为60～

70sccm，通入所述空气的流量为80～100sccm。

5.根据权利要求1所述的制备方法，其特征在于，所述锌颗粒和所述模板之间的距离为3～5mm。

6.根据权利要求1所述的制备方法，其特征在于，所述反应室的温度以15℃/min的速度升高。

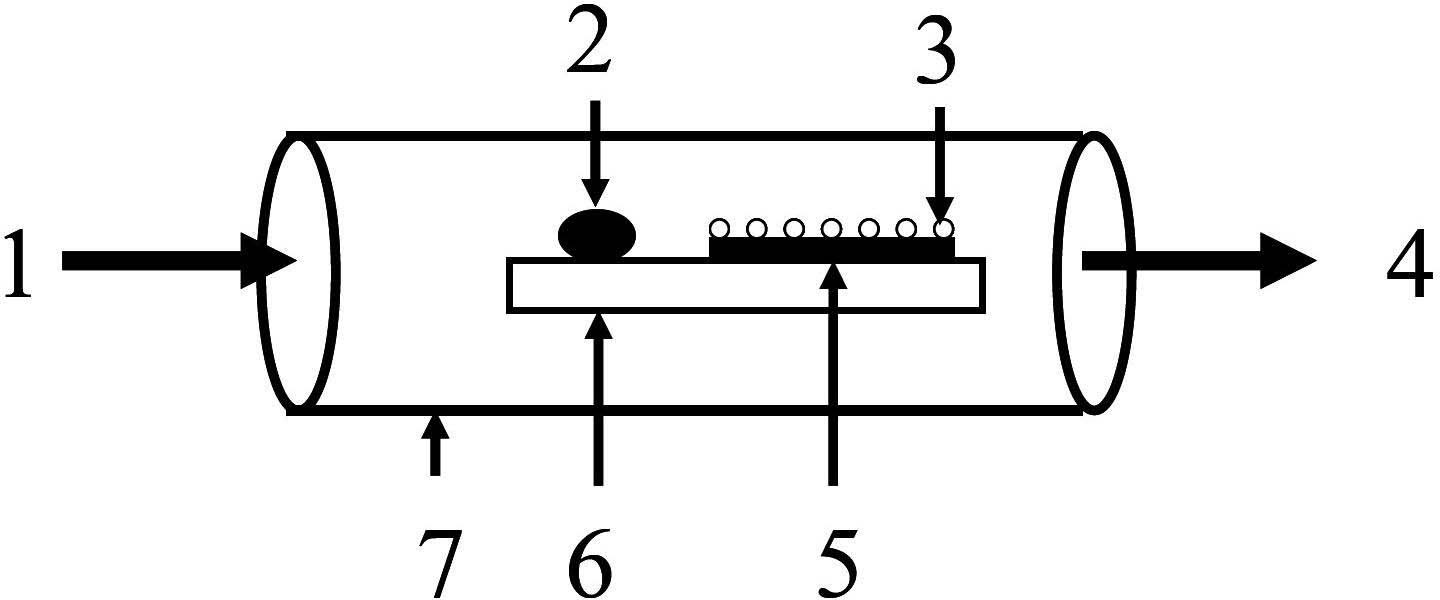

7.根据权利要求1所述的制备方法，其特征在于，所述反应室为管式炉，将所述锌颗粒和所述模板置于石英舟上，将所述石英舟推入所述管式炉内。

8.根据权利要求1-7任一项所述的制备方法，其特征在于，所述纳米针生长在所述模板的外表面上。
