专利号: 2013103215829
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

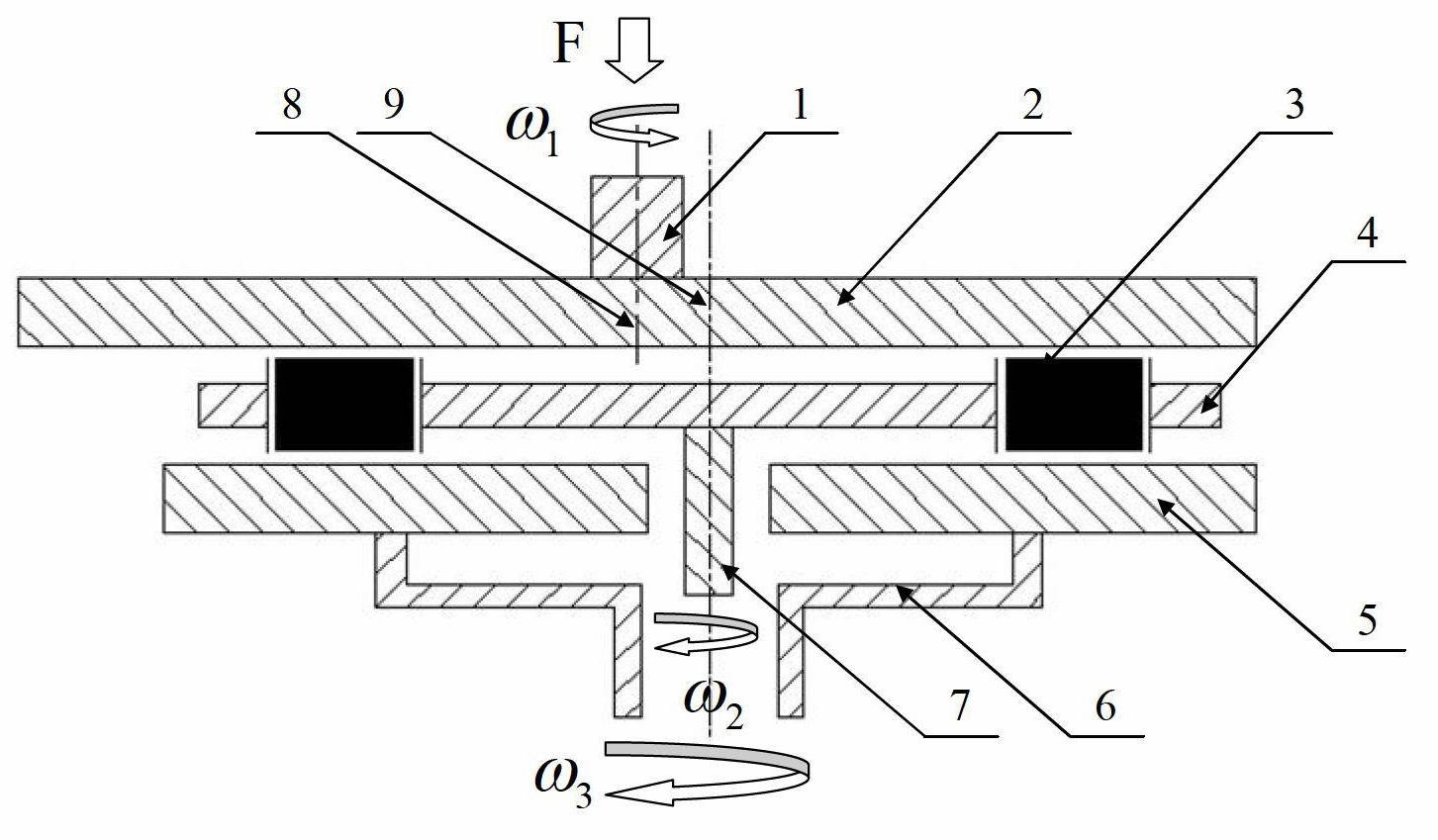

1.一种基于上盘偏心加压的圆柱形零件外圆加工方法,实现所述加工方法的加工装置包括上研磨盘、保持架和下研磨盘,所述上研磨盘位于下研磨盘上方,所述保持架位于上研磨盘与下研磨盘之间,其特征在于:所述保持架的转轴和下研磨盘的转轴呈同轴设置,所述上研磨盘的转轴与所述下研磨盘的转轴存在确定偏距;

所述加工方法包括以下过程:将待加工圆柱形零件放置在所述保持架的工位上,所述上研磨盘、保持架和下研磨盘可按各自速度绕自身转轴独自转动,加载装置通过上研磨盘偏心作用于圆柱形零件,通过上研磨盘和下研磨盘平面配合磨料对圆柱形零件外圆进行加工。

2.如权利要求1所述的基于上盘偏心加压的圆柱形零件外圆加工方法,其特征在于:加工时,采用固着磨料或游离磨料实现材料去除。

3.如权利要求1或2所述的基于上盘偏心加压的圆柱形零件外圆加工方法,其特征在于:所述下研磨盘的转轴呈中空状,下研磨盘的中部开有通孔,所述保持架的转轴穿过所述下研磨盘的转轴内腔和通孔。

4.如权利要求1或2所述的基于上盘偏心加压的圆柱形零件外圆加工方法,其特征在于:所述保持架的中心孔与保持架的转轴相连。

5.如权利要求1或2所述的基于上盘偏心加压的圆柱形零件外圆加工方法,其特征在于:所述保持架呈圆盘状,所述保持架的盘面上开有供待加工零件放置的加工槽,呈放射状、同心圆状或栅格状分布。
