专利号: 2013103223331
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

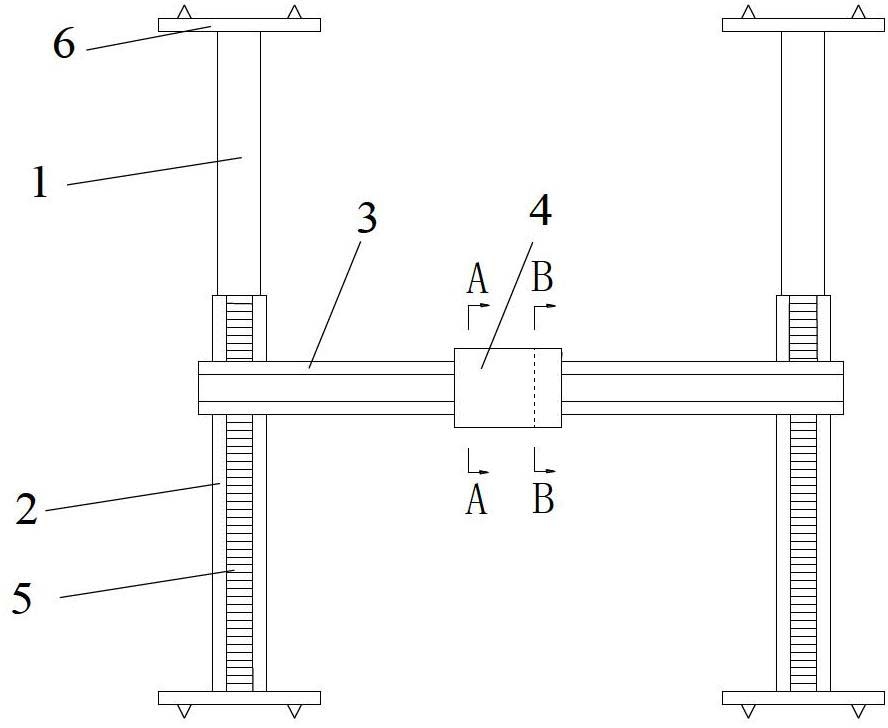

1.一种底锚钻机支架,包括由气缸(2)、与气缸(2)相配合的气动活塞杆(1)构成的单体气动支柱,其特征在于:所述的单体气动支柱为两根,对称设置,两根单体气动支柱的气缸(2)壁上分别设有齿条(5),两根单体气动支柱之间设有工字梁移动架(3),工字梁移动架(3)两侧分别设有与齿条(5)相啮合的齿轮(7),工字梁移动架(3)上设有可在工字梁移动架(3)上左右移动和前后转动的悬挂装置(4),所述的气动活塞杆(1)底部和气缸(2)的顶部分别设有固定座(6)。

2.根据权利要求1所述的一种底锚钻机支架,其特征在于:所述的悬挂装置(4)包括外筒(9),外筒(9)的左侧内设有与其滑动配合的内筒(10),内筒(10)中部对称设有与工字梁移动架(3)滑动配合的卡齿(11),外筒(9)的右侧内壁上设有内齿圈(14),内齿圈(14)上部设有与其相配合、由电机控制的小齿轮(15),所述的外筒(9)壁上设有自整角机(12),自整角机(12)上设有固定钻机的固定杆(13)。
