专利号: 2013103335962
申请人: 安吉宏峰气弹簧科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-08-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

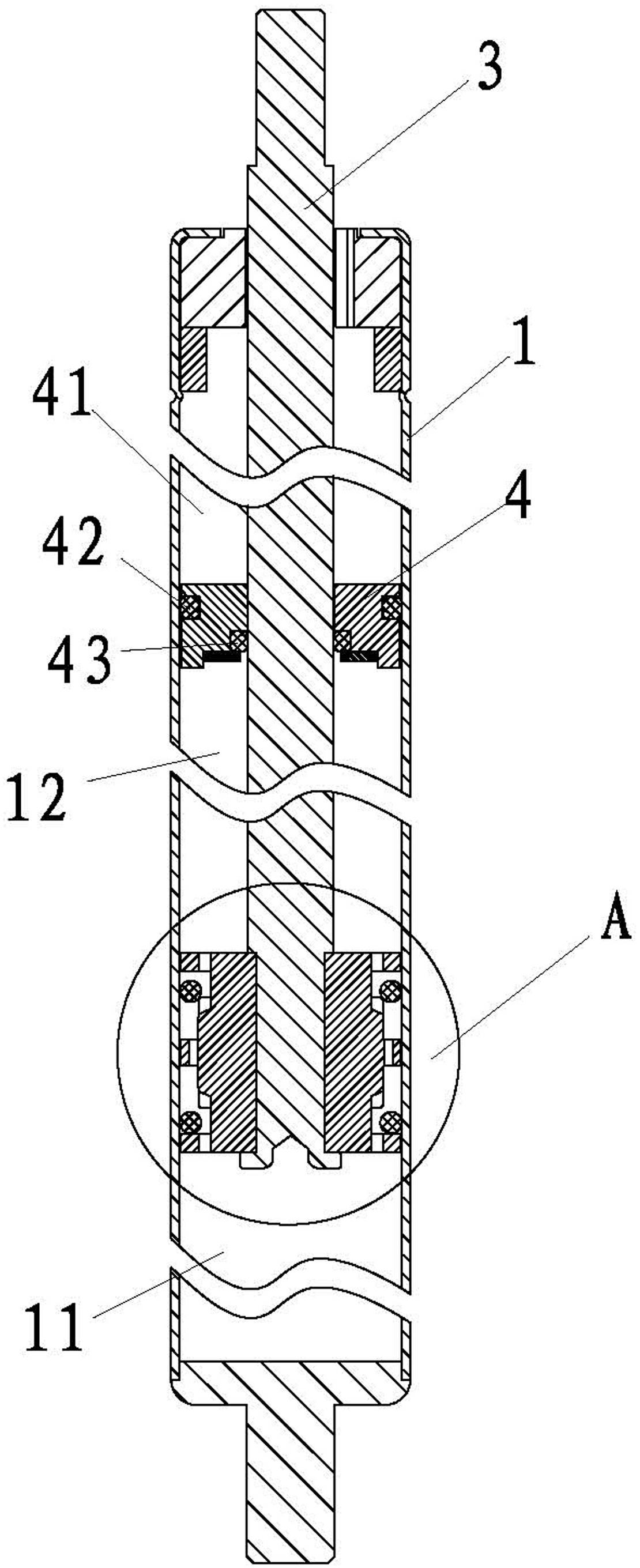

1.一种伸缩结构单元,其特征在于,包括缸体(1)、位于所述缸体(1)中且将所述缸体(1)分成两个用于填充流动介质的密封腔一(11)与密封腔二(12)的阀体(2)、能够带动所述阀体(2)轴向移动的活塞杆(3);

所述阀体(2)上沿轴向开有较靠近所述密封腔一(11)的流通腔一(21)与较靠近所述密封腔二(12)的流通腔二(22);所述流通腔一(21)与所述流通腔二(22)之间设有能够使两个流通腔相通的中间通道(233);所述阀体(2)上设有使所述流通腔一(21)相通于所述密封腔一(11)的侧通道一(231)及使所述流通腔二(22)相通于所述密封腔二(12)的侧通道二(232);

所述流通腔一(21)中设有能够受所述流动介质冲击而向所述中间通道(233)活动并能够封闭所述中间通道(233)的密封件一(211)及当所述密封件一(211)具有封闭所述中间通道(233)的趋势时能够对所述密封件一(211)施加阻力以阻止所述密封件一(211)向所述中间通道(233)活动且仍保持所述流通腔一(21)流通于所述流通腔二(22)的阻力件一(241);当所述密封件一(211)受到所述流动介质的冲击力大于所述阻力件一(241)给予的阻力时,所述密封件一(211)向所述中间通道(233)活动并封闭所述中间通道(233);

所述流通腔二(22)中设有能够受所述流动介质冲击而向所述中间通道(233)活动并能够封闭所述中间通道(233)的密封件二(221)及当所述密封件二(221)具有封闭所述中间通道(233)的趋势时能够对所述密封件二(221)施加阻力以阻止所述密封件二(221)向所述中间通道(233)活动且仍保持所述流通腔一(21)流通于所述流通腔二(22)的阻力件二(242);当所述密封件二(221)受到所述流动介质的冲击力大于所述阻力件二(242)给予的阻力时,所述密封件二(221)向所述中间通道(233)活动并封闭所述中间通道(233)。

2.根据权利要求1所述的一种伸缩结构单元,其特征在于,两个所述流通腔都呈环状,两个所述密封件都呈环状;两个所述侧通道连通于相应所述流通腔的开口所在轴线与所述阀体(2)轴线之间的间距小于所述中间通道连通于所述相应流通腔的开口所在轴线与所述阀体(2)轴线之间的间距。

3.根据权利要求1或2所述的一种伸缩结构单元,其特征在于,所述阻力件一(241)为设于所述流通腔一(21)侧壁的凸起或台阶。

4.根据权利要求1或2所述的一种伸缩结构单元,其特征在于,所述阻力件二(242)为设于所述流通腔二(22)侧壁的凸起或台阶。

5.根据权利要求1所述的一种伸缩结构单元,其特征在于,该种伸缩结构单元还包括设于所述缸体(1)内且与所述缸体(1)内壁密封滑动连接并将所述缸体(1)分成与大气相通的排气腔(41)与由所述密封腔一(11)和所述密封腔二(12)组成的密封腔的浮动活塞(4)。

6.根据权利要求1所述的一种伸缩结构单元,其特征在于,所述流通腔一(21)靠近所述中间通道(233)处的沿所述阀体(2)径向的空间小于所述密封体一(211)沿所述阀体(2)径向的厚度;所述流通腔二(22)靠近所述中间通道(233)处的沿所述阀体(2)径向的空间小于所述密封体二(221)沿所述阀体(2)径向的厚度。

7.一种伸缩杆,其特征在于,它包括至少两个如权利要求1所述的伸缩结构单元。

8.一种伸缩杆,其特征在于,它包括至少两个如权利要求5所述的伸缩结构单元,除位于该种伸缩杆端头的活塞杆(3)外,其余的所述活塞杆(3)连接于相邻所述伸缩结构单元的浮动活塞(4)或缸体(1)。

9.一种伸缩杆,其特征在于,它包括至少两个如权利要求5所述的伸缩结构单元,除位于该伸缩杆端头的所述缸体(1)外,其余的所述缸体(1)或为相邻所述伸缩结构单元的活塞杆(3)或固定连接于相邻所述伸缩结构单元的活塞杆(3)。
