1.一种复相氧化铝泡沫陶瓷材料,其特征是按下列重量百分比:50%~55%的氧化铝、
15%~25%的碳化硅、10%~15%的硅微粉、8%~15%的高岭土、1%~3%的二氧化钛、1%~5%的滑石粉和4.28%~5.5%的添加剂;
所述的碳化硅平均粒度为0.01~0.5μm;
所述的添加剂为下列占粉体总重量的百分比:0.2%~0.4%的羧甲基纤维素、
0.08%~0.1%的聚丙烯酰胺和4%~5%的可溶性淀粉。

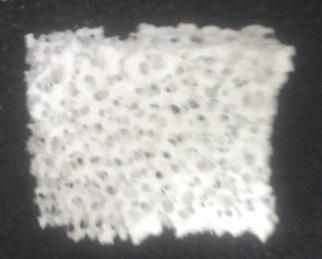

2.权利要求1所述的陶瓷材料的制备方法,其特征是将材料比例与去离子水混合,置于球磨罐中球磨12~24h得到陶瓷浆料;密封陈化12h后用预处理过的聚氨酯泡沫进行挂浆,置于80~100℃干燥箱内干燥6~9h,随后置于1500~1600℃的电阻炉中进行烧结;
所述的聚氨酯泡沫的预处理方法:用洗涤剂洗净表面,再浸泡在质量分数为15%的Na OH溶液中45~60min,最后用质量分数为2.5%的羧甲基纤维素和0.08%的聚丙烯酰胺溶液浸泡24h做表面活性处理;
所述的聚氨酯泡沫的孔径大小为20ppi和30ppi。
