专利号: 2013103388194
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

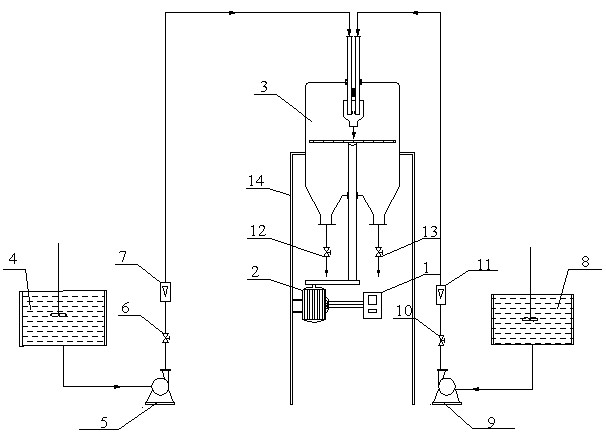

1. 一种撞击流-旋转盘耦合反应装置,其特征在于:包括撞击流-旋转盘耦合反应器,撞击流-旋转盘耦合反应器包括壳体,壳体内部中央设有圆盘,圆盘随其下方连接的转轴旋转,壳体顶部安装A进液管和B进液管,A进液管和B进液管的下端连接液体再分布器,A进液管和B进液管管道下方分别设有喷嘴,且两喷嘴相向对称设置,液体再分布器安装于圆盘的中心位置上方,反应器底部的转轴通过电机、变频器控制;反应器两侧分别设有A储液槽和B储液槽,A储液槽和B储液槽分别通过泵、流量计连接反应器的A进液管和B进液管。

2.根据权利要求1所述的撞击流-旋转盘耦合反应装置,其特征在于:所述A进液管和B进液管的下端内侧的喷嘴为圆形孔,其直径为1~3mm。

3.根据权利要求1所述的撞击流-旋转盘耦合反应装置,其特征在于:所述的液体再分布器上部设置为圆筒形,下部设置锥形出液口,液体再分布器焊接在A进液管和B进液管上;所述液体再分布器的出料端与圆盘相距2mm~20mm。

4.根据权利要求1所述的撞击流-旋转盘耦合反应装置,其特征在于:所述反应器壳体底部为双锥形出液口,壳体安装于水平台上,出液口与电机置于水平台下方。

5.根据权利要求1所述的撞击流-旋转盘耦合反应装置,其特征在于:所述A储液槽和B储液槽设置为密闭槽,在储液槽和进液管外壁均设有加热保温装置。

6.根据权利要求5所述的撞击流-旋转盘耦合反应装置,其特征在于:所述的加热保温装置是加热带。

7.一种利用权利要求1~6任一项所述的撞击流-旋转盘耦合反应装置合成超细氢氧化镁阻燃剂的方法,其特征在于:包括以下步骤:(1)开启搅拌装置,在A储液槽中配制氯化镁溶液,在B储液槽中配制氢氧化钠溶液;

(2)开启加热保温装置将其加热,其温度控制在50~80℃;

(3)同时开启耐腐蚀泵以体积流量为30~80L/h的速度进入A进液管和B进液管,并在进液管的喷嘴处以5~12m/s的初速相向撞击,形成扇形液面;

(4)撞击后的溶液汇集到液体再分布器中,分布到以600~1000rpm转速旋转的圆盘中心,在离心力作用下,由内向外径向在转盘上分布为薄液膜,反应形成的氢氧化镁浆料从双锥形出液口排出;

(5)经过滤、洗涤、干燥、研磨后制得氢氧化镁粉体。

8.根据权利要求7所述的合成超细氢氧化镁阻燃剂的方法,其特征在于:原料液氯化镁的浓度为0.5~2.0mol/L,氢氧化钠的浓度为1.0~4.0mol/L,采用变频器将撞击流-旋转盘耦合反应器的转速调节为600~1000rpm。
