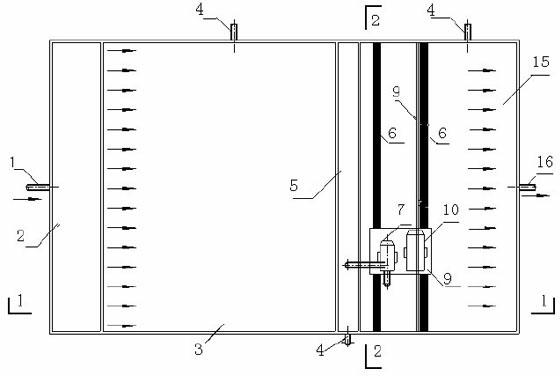

1.一体式沉淀过滤工艺,其特征是:将沉淀与微滤布过滤工艺耦合于一座处理构筑物中,在平流沉淀工艺中的出水堰(8)下方增设微滤布滤板(14)过滤出水,形成出水堰(8)和微滤布滤板(14)过滤同步出水,实现一体式沉淀过滤工艺;其运行主要由沉淀过程,出水过程和反洗过程组成。
2.根据权利要求1所述的一体式沉淀过滤工艺,其特征是,包括以下过程:
1)沉淀过程,原水进入设备后经过配水区(2)进行均匀布水,在沉淀区(3)进行沉淀;
2)出水过程,原水经过沉淀后分别通过出水堰(8)和微滤布滤板(14)同时出水,实现固液分离;
3)反洗过程,反洗过程启动由出水堰(8)堰上水位H1和时间联合控制;运行后堰上水位会上升,达到反洗启动水位后,启动反洗机构;正常运行超过设定的反洗时间后,即使堰上水位H1没达到反洗水位,此时也启动反洗机构;反洗停止由设定时间控制,反洗到设定时间后即停止,转入到正常的运行程序;反洗机构自动进行反洗;反洗小车(9)和反洗自吸泵(7)同时启动,对微滤布滤板(14)进行反洗
4)微滤布滤板(14)是可拆卸装置。
3.根据权利要求1或2所述的一体式沉淀过滤工艺,其特征是:微滤布滤板(14)表面覆盖微滤布;其过滤滤速控制在6-14m/h,过滤精度为10-20μm,过滤水头损失由沉淀区(3)与贮水区(15)水位差克服,不超过40cm。
4.根据权利要求1或2所述的一体式沉淀过滤工艺,其特征是:反洗启动后,反洗小车(9)沿着导轨(6)缓慢移动,带动反洗吸头(13)对微滤布滤板(14)表面泥饼的摩擦和搓动,使泥饼层松动、脱落;反洗自吸泵(7)对微滤布滤板(14)表面的负压抽吸作用,反向水流使微滤布滤板表面的泥饼及其深层污染物与微滤布滤板(14)脱离,实现微滤布滤板(14)通量恢复。
5.根据权利要求2所述的一体式沉淀过滤工艺,其特征是;反洗滤速控制在30-40m/h。
6.根据权利要求2所述的一体式沉淀过滤工艺,其特征是,出水堰8负荷取1-1.5L/s﹒m。
7.根据权利要求4所述的一体式沉淀过滤工艺,其特征是;反洗水源为贮水区(15)所贮存的处理后出水,反洗小车(9)移动线速度1m/min。
8.根据权利要求1、2、5或7所述的一体式沉淀过滤工艺,其特征是:反洗水量为所处理水量的4%。
