专利号: 2013103630963
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

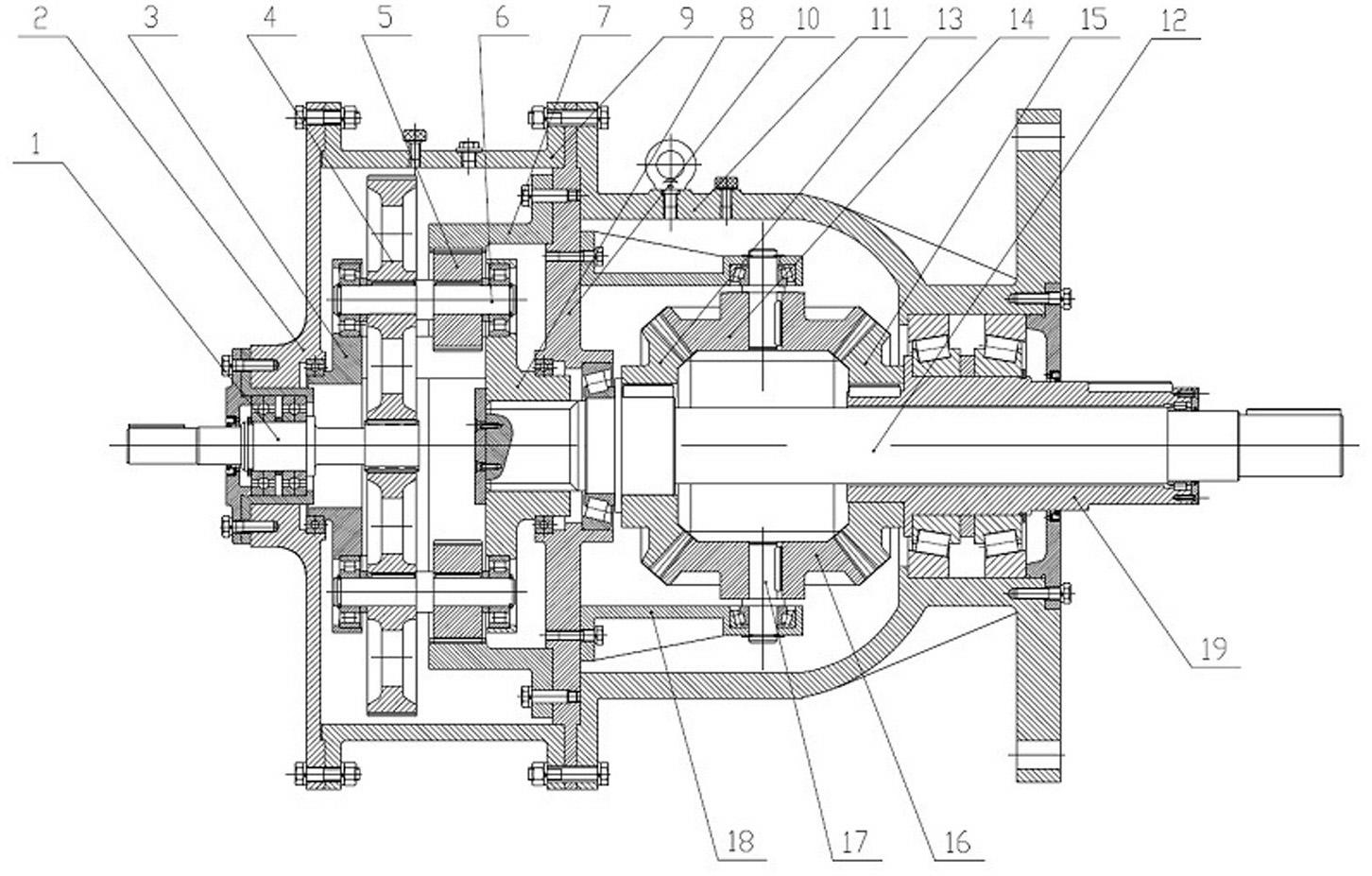

1.一种单输入同轴双输出减速器,包括顺次固定连接在一起的端盖(2)、机体Ⅰ(9)、连接支撑板(10)和机体Ⅱ(11),所述连接支撑板(10)分别与机体Ⅰ(9)和机体Ⅱ(11)形成左右两个腔室;

所述连接支撑板(10)与机体Ⅰ(9)形成的左腔室内设有行星减速机构,行星减速机构包括太阳轮、行星齿轮(4)、联动行星齿轮(5)、第一行星架(3)和第二行星架(8),太阳轮设置在输入齿轮轴(1)上,并与第一行星架(3)支撑的行星齿轮(4)啮合,行星齿轮(4)与联动行星齿轮(5)通过平键或花键分别与支撑在第一行星架(3)和第二行星架(8)上的销轴Ⅰ(6)联接,联动行星齿轮(5)与固定在连接支撑板(10)上的内齿圈(7)相啮合;

在连接支撑板(10)与机体Ⅱ(11)形成的右腔室内设置有一根输出轴Ⅰ(12),所述输出轴Ⅰ(12)的一端通过轴承支承在连接支撑板(10)上设置的中心孔内,并且与第二行星架(8)固定连接,所述输出轴Ⅰ(12)的另一端从机体Ⅱ(11)一侧伸出,其特征在于:所述输出轴Ⅰ(12)位于右腔室内的轴面上通过键连接安装有锥齿轮Ⅰ(13),输出轴Ⅱ(19)空套在输出轴Ⅰ(12)上,锥齿轮Ⅲ(15)通过键连接安装在输出轴Ⅱ(19)上,输出轴Ⅱ(19)与机体Ⅱ(11)之间由轴承支承;

在右腔室内还设有锥齿轮Ⅱ(14)和锥齿轮Ⅳ(16),锥齿轮Ⅱ(14)和锥齿轮Ⅳ(16)通过键连接分别安装在两根销轴Ⅱ(17)上,销轴Ⅱ(17)通过轴承支承在与连接支撑板(10)固定连接的支架(18)上,所述锥齿轮Ⅱ(14)和锥齿轮Ⅳ(16)分别同时与锥齿轮Ⅰ(13)和锥齿轮Ⅲ(15)相啮合,起到动力换向的作用,其传动比为1:1。
