1.一种多余能量回馈输出端的均流接口电路,其特征在于:所述多余能量回馈输出端的均流接口电路由功率主回路、控制回路、辅助电源3部分组成,

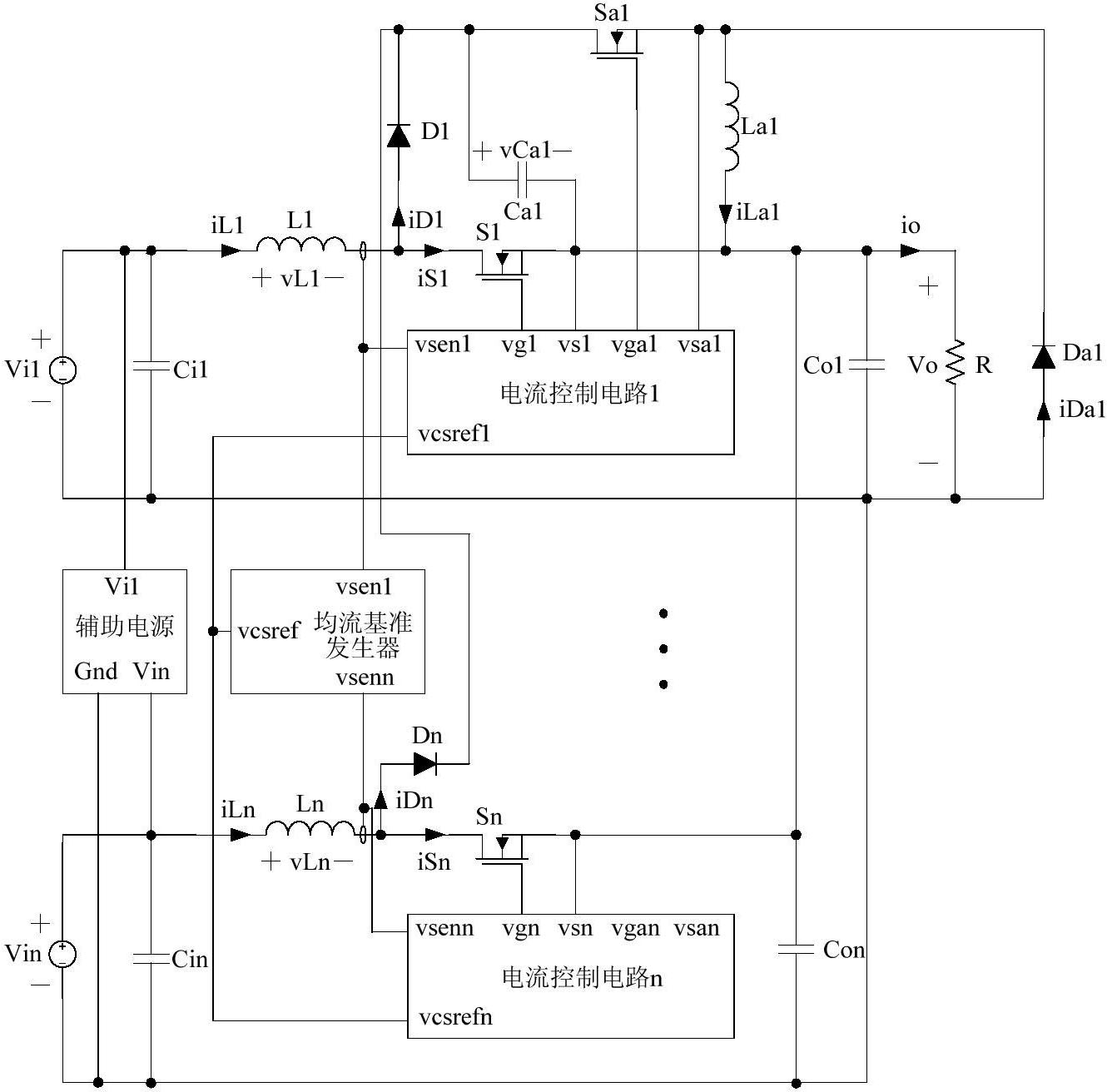

所述功率主回路由完整通道电路1和简化通道电路k组成,所述的简化通道电路k的取值是k=2,...,n,完整通道电路1由输入电容Ci1、电感L1、N-MOS主管S1、二极管D1、辅助电容Ca1、辅助电感La1、N-MOS辅助管Sa1、辅助二极管Da1和输出电容Co1构成,直流电源Vi1的正端与输入电容Ci1的一端以及电感L1的一端相连,电感L1的另一端与N-MOS主管S1的漏极以及二极管D1的阳极相连,二极管D1的阴极与辅助电容Ca1的一端以及N-MOS辅助管Sa1的漏极相连,N-MOS辅助管Sa1的源极与辅助电感La1的一端以及辅助二极管Da1的阴极相连,电感La1的另一端与辅助电容Ca1的另一端、N-MOS主管S1的源极、输出电容Co1的一端、输出电压Vo的正端以及负载R的一端相连,直流电源Vi1的负端与输入电容Ci1的另一端、输出电容Co1的另一端、辅助二极管Da1的阳极、输出电压Vo的负端以及负载R的另一端相连,所述简化通道电路k包括输入电容Cik、电感Lk、N-MOS主管Sk、二极管Dk、输出电容Cok,直流电源Vik的正端与输入电容Cik的一端以及电感Lk的一端相连,电感Lk的另一端与N-MOS主管Sk的漏极以及二极管Dk的阳极相连,二极管Dk的阴极与所述完整通道电路
1中的二极管D1的阴极相连,N-MOS主管Sk的源极与输出电容Cok的一端、输出电压Vo的正端以及负载R的一端相连,直流电源Vik的负端与输入电容Cik的另一端、输出电容Cok的另一端、输出电压Vo的负端以及负载R的另一端相连,所述控制回路由电流控制电路1至电流控制电路n和均流基准发生器组成,所述电流控制电路j的取值是j=1,...,n,所述电流控制电路j拥有端口vsenj、端口vgj、端口vsj、端口vgaj、端口vsaj、端口vcsrefj,所述均流基准发生器拥有端口vsenj和端口vcsref,当所述电流控制电路j的取值是j=1时,所述电流控制电路1的端口vsen1接收所述电感L1的电流iL1的检测信号,所述电流控制电路1的端口vg1与所述N-MOS主管S1的门极相连,所述电流控制电路1的端口vs1与所述N-MOS主管S1的源极相连,所述电流控制电路1的端口vga1与所述N-MOS辅助管Sa1的门极相连,所述电流控制电路1的端口vsa1与所述N-MOS辅助管Sa1的源极相连,所述电流控制电路1的端口vcsref1与所述均流基准发生器的端口vcsref相连,所述均流基准发生器的端口vsen1接收所述电感L1的电流iL1的检测信号,当所述电流控制电路j的取值是j=k且k=2,...,n时,所述电流控制电路k的端口vsenk接收所述电感Lk的电流iLk的检测信号,所述电流控制电路k的端口vgk与所述N-MOS主管Sk的门极相连,所述电流控制电路k的端口vsk与所述N-MOS主管Sk的源极相连,所述电流控制电路k的端口vgak和端口vsak均悬空,所述电流控制电路k的端口vcsrefk与所述均流基准发生器的端口vcsref相连,所述均流基准发生器的端口vsenk接收所述电感Lk的电流iLk的检测信号,所述辅助电源能为所述控制回路提供所需的工作电压,拥有端口Vij和端口Gnd,所述辅助电源的端口Vij的取值是j=1,...,n,所述辅助电源的端口Vij与所述直流电源Vij的正端相连,所述辅助电源的端口Gnd与所述直流电源Vij的负端相连。
2.如权利要求1所述的多余能量回馈输出端的均流接口电路,其特征在于:所述电流控制电路j由电流控制单元和MOS管驱动单元组成,所述电流控制电路j的取值是j=
1,...,n,
所述电流控制单元能根据所述电流控制电路j的端口vsenj的信息和端口vcsrefj的信息输出所述N-MOS主管Sj的开/关驱动指令vgsj以及所述N-MOS辅助管Saj的开/关驱动指令vgsaj,所述MOS管驱动单元能把所述N-MOS主管Sj的开/关驱动指令vgsj和所述N-MOS辅助管Saj的开/关驱动指令vgsaj转换成由所述电流控制电路j的端口vgj、端口vsj、端口vgaj和端口vsaj输出的差分驱动信号。
3.如权利要求2所述的多余能量回馈输出端的均流接口电路,其特征在于:所述电流控制电路j的电流控制单元由放大器j、加法器j、锯齿波发生器1j、锯齿波发生器2j、参考电压源j、比较器1j、比较器2j、消抖电路1j和消抖电路2j组成,所述电流控制电路j的取值是j=1,...,n,所述放大器j的输入端与所述电流控制电路j的端口vsenj相连,放大器j的输出端与比较器1j的反相输入端相连,加法器j的一个输入端与所述电流控制电路j的端口vcsrefj相连,加法器j的另一个输入端与锯齿波发生器1j的输出端相连,加法器j的输出端与比较器1j的正相输入端相连,比较器1j的输出端与消抖电路1j的输入端相连,消抖电路1j输出所述N-MOS主管Sj的开/关驱动指令vgsj,比较器2j的正相输入端与锯齿波发生器2j的输出端相连,比较器2j的反相输入端与参考电压源j的输出端相连,比较器2j的输出端与消抖电路2j的输入端相连,消抖电路2j输出所述N-MOS辅助管Saj的开/关驱动指令vgsaj。
4.如权利要求1、2和3之一所述的多余能量回馈输出端的均流接口电路,其特征在于:
所述辅助电源由二极管Db1至二极管Dbn和单输入多输出的直流-直流变换器组成,所述二极管Db1至二极管Dbn共阴极并与所述单输入多输出的直流-直流变换器的正输入端相连,所述二极管Dbj的取值是j=1,...,n,所述二极管Dbj的阳极与所述辅助电源的端口Vij相连,所述单输入多输出的直流-直流变换器的负输入端与所述辅助电源的端口Gnd相连。
5.如权利要求1、2和3之一所述的多余能量回馈输出端的均流接口电路,其特征在于:
所述均流基准发生器由放大器G1至放大器Gn、多输入的最小值电路、加法器G和参考电压源G组成,所述放大器Gj的取值是j=1,...,n,所述放大器Gj的输入端与所述均流基准发生器的端口vsenj相连,放大器Gj的输出端与所述多输入的最小值电路的输入端vj相连,多输入的最小值电路的输出端与加法器G的一个输入端相连,参考电压源G的输出端与加法器G的另一个输入端相连,加法器G的输出端与所述均流基准发生器的端口vcsref相连。
