1.一种利用溶剂界面扩散制备酞菁微纳结构的方法，其特征在于包括如下步骤：（1）将酞菁溶解于含有三氟乙酸的溶剂A中；

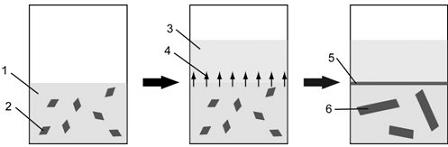

（2）向步骤1）中制备的酞菁溶液缓慢添加溶剂B，形成溶剂A和B的界面，使三氟乙酸由溶剂A向B扩散，在上述两相溶剂的不同位置能够得到不同的酞菁微纳结构：在A和B的交界面可以得到薄膜状的酞菁结构；在溶剂A中可得到杆状的酞菁结构；

（3）收集所制备的具有微纳结构的酞菁；

所述步骤1）中溶剂A为三氟乙酸与二氯甲烷、三氯甲烷、二氯二氟甲烷的混合溶液，所选溶剂要求能溶解三氟乙酸，并最终溶解一定量的酞菁，三氟乙酸在溶剂A中的体积百分数为20%至80%；

所述步骤2）中溶剂B为水、甲醇、乙醇、乙醚或上述二种以上溶剂按任意体积比的混合物，溶剂A与B的体积比为1:1至1:20；所述酞菁为无金属酞菁C32H18N8、酞菁铜（ ）、酞菁铁（ ）、2,3,9,10,16,17,23,24- 八辛氧基- 29H,31H-酞菁，酞菁溶解于溶剂A中所达到的质量百分数为0.01-4%。

2.如权利要求1所述的一种利用溶剂界面扩散制备酞菁微纳结构的方法，其特征在于： 所述步骤3）中所述的收集具有微纳结构的酞菁的方法为离心或过滤；或直接使用得到的酞菁分散液，通过旋涂方法得到所需的由酞菁微纳结构构成的材料。
