1.一种纳米稀土金属氧化物粉体的制备方法，其特征在于该方法包括以下步骤：

步骤(1).将丙烯酸酯类不饱和树脂单体、光引发剂在60～80℃下搅拌混合均匀，得到混合液；混合液中光引发剂的质量含量为0.2～2.0﹪；

步骤(2).将稀土金属盐、丙烯酸类化合物加入到上述溶液中，搅拌10～30分钟，得到含有稀土金属氧化物前驱体的混合溶液；每10克含有稀土金属氧化物前驱体的混合溶液中含1～5克稀土金属氧化物前驱体、0～3克丙烯酸类化合物；

步骤(3).将上述含有稀土金属氧化物前驱体的混合溶液注入到模具中，采用蓝光或者紫外光固化，5～50W功率下光照60～240秒，得到稀土金属氧化物前驱体/聚丙烯酸酯复合固体材料；

步骤(4).将稀土金属氧化物前驱体/聚丙烯酸酯复合固体材料粉碎，粉碎1～5分钟，得到固体颗粒；

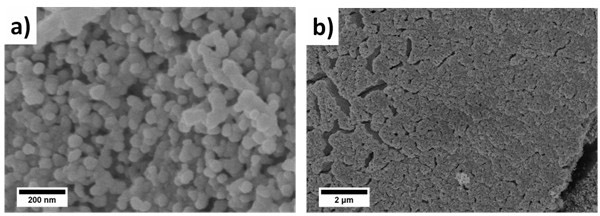

步骤(5).将上述固体颗粒在500～800℃、空气气氛下煅烧2～6小时，得到纳米稀土金属氧化物粉体；

所述的丙烯酸酯类不饱和树脂单体为双酚A-双甲基丙烯酸缩水甘油酯、二缩三乙二醇双甲基丙烯酸酯、二甲基丙烯酸二甘醇酯、二甲基丙烯酸乙二醇酯、四乙二醇二甲基丙烯酸酯、1,6-己二醇二甲基丙烯酸酯、乙氧基双酚二甲基丙烯酸酯或氨基甲酸乙酯中的一种或几种。

2.如权利要求1所述的一种纳米稀土金属氧化物粉体的制备方法，其特征在于步骤(1)所述的光引发剂为艳佳固1173、艳佳固184、艳佳固2959、艳佳固907、艳佳固369、艳佳固819、艳佳固754或樟脑醌中的一种或者几种。

3.如权利要求1所述的一种纳米稀土金属氧化物粉体的制备方法，其特征在于步骤(2)所述的稀土金属盐为硝酸盐、氯化盐、乙酰丙酮盐中的一种或者几种；其中稀土金属为钪、钇、镧、铈、镨、钕、钐、铕、钆、铽、镝、钬、铒、铥、镱或镥。

4.如权利要求1所述的一种纳米稀土金属氧化物粉体的制备方法，其特征在于步骤(2)所述的丙烯酸类化合物为丙烯酸、甲基丙烯酸中的一种或两种。
