1.一种纳米过渡金属氧化物粉体的制备方法，其特征在于该方法包括以下步骤：步骤(1)、将丙烯酸酯类不饱和树脂单体和光引发剂在60～80℃下搅拌混合均匀，得到混合液；混合液中光引发剂的质量含量为0.2～2.0％；

步骤(2)、将过渡金属盐和丙烯酸类化合物加入到上述混合液中，搅拌10～30分钟，得到含有过渡金属氧化物前驱体的混合溶液；每10克含有过渡金属氧化物前驱体的混合溶液中含过渡金属盐1～5克、丙烯酸类化合物大于0且小于等于3克；

步骤(3)、将上述含有过渡金属氧化物前驱体的混合溶液注入到模具中，采用蓝光或者紫外光固化，5～50W功率下光照60～240秒，得到过渡金属氧化物前驱体/聚丙烯酸酯复合固体材料；

步骤(4)、将过渡金属氧化物前驱体/聚丙烯酸酯复合固体材料粉碎，粉碎1～5分钟，得到固体颗粒；

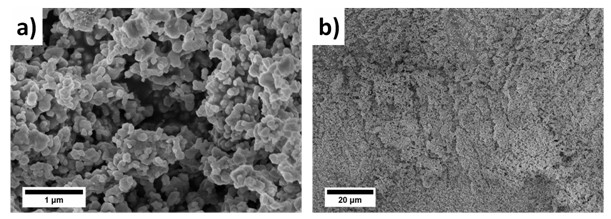

步骤(5)、将上述固体颗粒在500～800℃、空气气氛下煅烧2～6小时，得到纳米过渡金属氧化物粉体；

所述的丙烯酸酯类不饱和树脂单体为乙氧基双酚二甲基丙烯酸酯；

步骤(1)所述的光引发剂为艳佳固1173、艳佳固184、艳佳固2959、艳佳固907、艳佳固

369、艳佳固819、艳佳固754中的一种或者几种；

所述的过渡金属盐为盐酸锆；

所述的丙烯酸类化合物为丙烯酸、甲基丙烯酸的一种或者两种。
