1. 一种纳米二氧化锡粉体的制备方法,其特征在于该方法包括以下步骤：

步骤(1).将丙烯酸酯类不饱和树脂单体和光引发剂在60～80℃下搅拌混合均匀，得到混合液；混合液中光引发剂的质量含量为0.2～2.0﹪；

步骤(2).将锡源化合物和丙烯酸加入到上述混合液中，搅拌10～30分钟，得到含有二氧化锡前驱体的混合溶液；每10克含有二氧化锡前驱体的混合溶液中含1～5克锡源化合物、0～3克丙烯酸；

步骤(3).将上述含有二氧化锡前驱体的混合溶液注入到模具中，采用蓝光或者紫外光固化，5～50W功率下光照60～240秒，得到二氧化锡前驱体/聚丙烯酸酯复合固体材料；

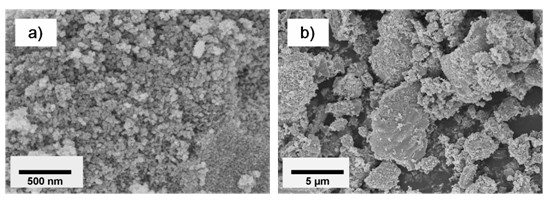

步骤(4).将二氧化锡前驱体/聚丙烯酸酯复合固体材料粉碎，粉碎1～5分钟，得到固体颗粒；步骤(5).将上述固体颗粒在500～800℃、空气气氛下煅烧2～6小时，得到纳米二氧化锡粉体。

2.如权利要求1所述的一种纳米二氧化锡粉体的制备方法,其特征在于所述的丙烯酸酯类不饱和树脂单体为双酚A-双甲基丙烯酸缩水甘油酯、二缩三乙二醇双甲基丙烯酸酯、二甲基丙烯酸二甘醇酯、二甲基丙烯酸乙二醇酯、四乙二醇二甲基丙烯酸酯、1,6 -己二醇二甲基丙烯酸酯、乙氧基双酚二甲基丙烯酸酯或氨基甲酸乙酯中的一种或几种。

3.如权利要求1所述的一种纳米二氧化锡粉体的制备方法,其特征在于所述的光引发剂为艳佳固1173、艳佳固184、艳佳固2959、艳佳固907、艳佳固369、艳佳固819、艳佳固

754或樟脑醌中的一种或者几种。

4.如权利要求1所述的一种纳米二氧化锡粉体的制备方法,其特征在于所述的锡源化合物为二月桂基二丁基锡、硫酸亚锡、四氯化锡、氯化亚锡中的一种或者几种。
