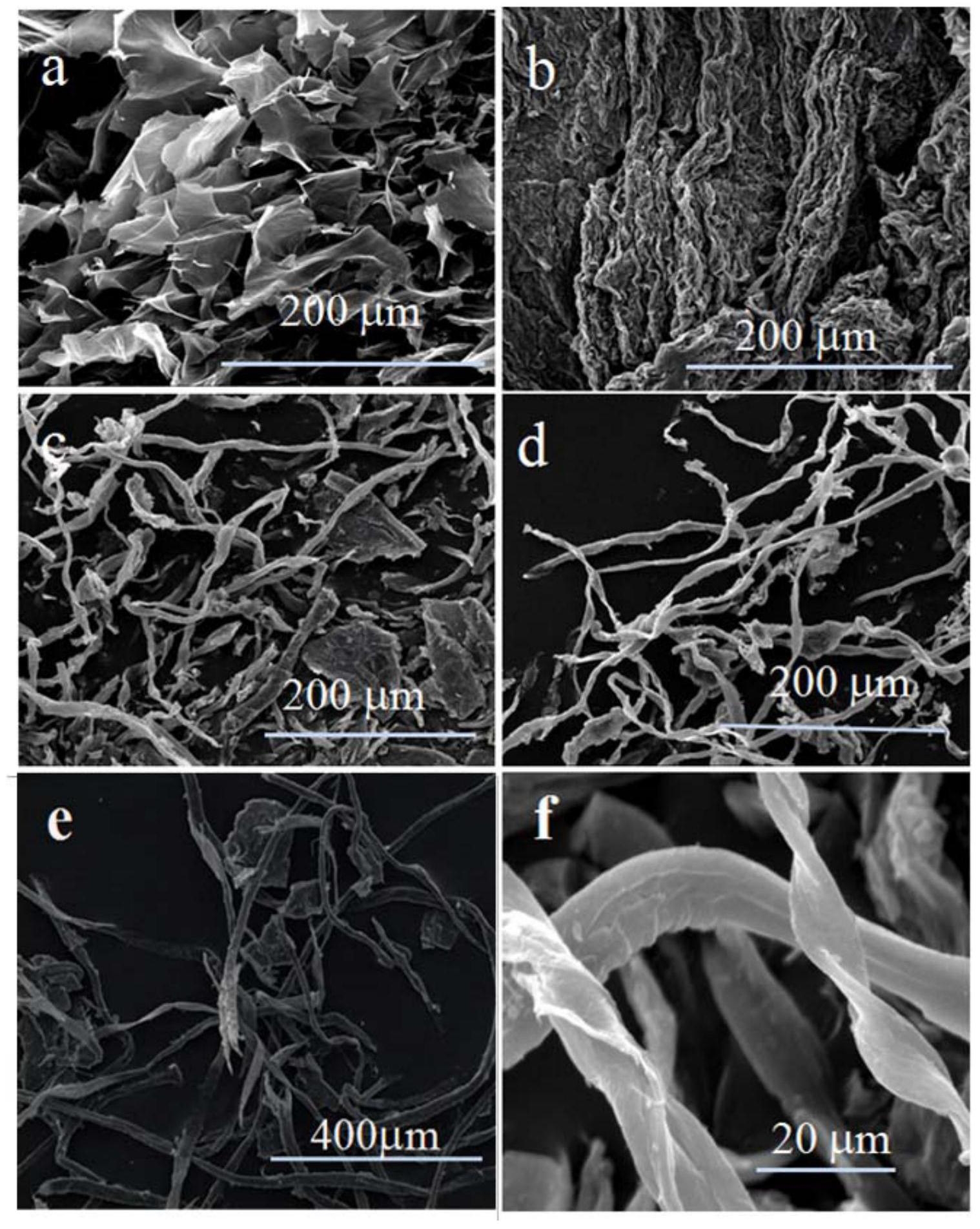

1.一种毫米长石墨烯带的制备方法，其特征在于，包括以下步骤：

1）把氧化石墨烯分散在水中，制备氧化石墨烯悬浮液，石墨烯悬浮液的浓度为0.01–

100克/升；

2）在悬浮液中加化学刻蚀剂，搅拌加热，直到混合液被稠化成墨色糊状；

3）进行过滤，并洗涤至pH=6～8；

4）将洗涤后的固体产物干燥；

5）将干燥的粉末在惰性气体保护下加热到大于200℃下反应；

6）冷却后获得还原的氧化石墨烯带，长度＞1毫米。

2.根据权利要求1所述的毫米长石墨烯带的制备方法，其特征在于，步骤2）中，所述的化学刻蚀剂为强碱性化合物或强酸性化合物。

3.根据权利要求2所述的毫米长石墨烯带的制备方法，其特征在于，所述强碱性化合物为NaOH、KOH、CaO、MgO中的一种或是几种的混合物。

4.根据权利要求2或3所述的毫米长石墨烯带的制备方法，其特征在于，将所述强碱性化合物配制成溶液，其浓度为0.01～10M。

5.根据权利要求2所述的毫米长石墨烯带的制备方法，其特征在于，所述强酸性化合物为HCl、H2SO4、H3PO4、HNO3、HF中的一种或是几种的混合物。

6.根据权利要求2或5所述的毫米长石墨烯带的制备方法，其特征在于，将所述强酸性化合物配制成溶液，其浓度为0.01～10M。

7.根据权利要求1所述的毫米长石墨烯带的制备方法，其特征在于，步骤2）中，加热温度为70～150℃，加热时间为0.5～2小时。

8.根据权利要求1所述的毫米长石墨烯带的制备方法，其特征在于，步骤4）干燥操作具体为：在真空条件下烘干，烘干温度为50～120℃，干燥时间为5～48小时。

9.根据权利要求1所述的毫米长石墨烯带的制备方法，其特征在于，步骤5）中，将干燥的粉末置于管式炉中，在管式炉中有惰性气体保护；所述惰性气体为氮气、氩气、氦气或氖气。

10.根据权利要求1所述的毫米长石墨烯带的制备方法，其特征在于，步骤5）中，分为两个阶段：（1）第一阶段的温度为180～400℃，该阶段的保温时间为0.2～3小时；

（2）第二阶段的温度为600～1200℃，该阶段的保温时间为0.5～3小时。
