1.一种钴纳米球的制备方法，其特征在于：包括以下步骤：

1）将六水合氯化钴和表面活性剂溶于去离子水和无水乙醇的混合液中配成溶液A；将氢氧化钠溶于去离子水中配成溶液B；将硼氢化钠溶于去离子水中配成溶液C；

2）将溶液A、溶液B和溶液C三种溶液混合作为反应溶液，转移到高压釜中，进行水热反应，得到钴纳米球。

2.根据权利要求1所述的钴纳米球的制备方法，其特征在于：所述溶液A中，去离子水和无水乙醇的体积比为1: 1 ~ 1: 4。

3.根据权利要求1所述的钴纳米球的制备方法，其特征在于：所述溶液A中，六水合氯化钴的摩尔浓度为0.06 ~ 0.3 mol/L。

4.根据权利要求1所述的钴纳米球的制备方法，其特征在于：所述溶液A中，表面活性剂为聚乙烯吡咯烷酮。

5.根据权利要求3所述的钴纳米球的制备方法，其特征在于：所述溶液A中，表面活性剂的浓度为0.3 ~ 0.6 g/100 ml。

6.根据权利要求1所述的钴纳米球的制备方法，其特征在于：所述溶液B中，氢氧化钠的摩尔浓度为2 ~ 4 mol/L。

7.根据权利要求1所述的钴纳米球的制备方法，其特征在于：所述溶液C中，硼氢化钠的摩尔浓度为2 ~ 4 mol/L。

8.根据权利要求1所述的钴纳米球的制备方法，其特征在于：所述反应溶液中，六水合氯化钴与硼氢化钠的摩尔比为1: 5 ~ 1: 20。

9.根据权利要求1所述的钴纳米球的制备方法，其特征在于：所述水热反应的温度为

150 ~ 200℃，反应时间为15 ~ 20小时。

10.根据权利要求1至10任意一项所述的钴纳米球的制备方法，其特征在于：还包括以下步骤：

3）水热反应后，将悬浊反应液进行离心分离，然后用去离子水和无水乙醇洗涤沉淀物；

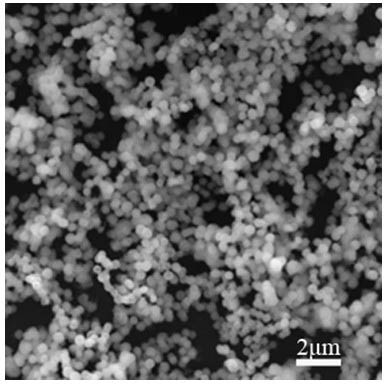

4）将沉淀物放在真空干燥箱内40 ~ 60 ℃下干燥，烘干时间为4 ~ 6小时，最终得到黑色钴粉末。
