1.一种水热活化剑麻炭纤维制备锂离子电池负极材料的方法，其特征在于具体步骤为：

（1）预处理：通过将剑麻纤维揉搓、洗涤和烘干过程，除去原始剑麻纤维中夹杂的组织碎屑；

（2）将步骤（1）得到的剑麻纤维置于真空管式电阻炉中，在气体流量为40ml/min的氮气气氛下炭化0.5-1小时，炭化温度为700-1000℃，升温速率为1-10℃/min，自然冷却后即获得黑色纤维状的剑麻炭纤维，装袋密封保存以备用；

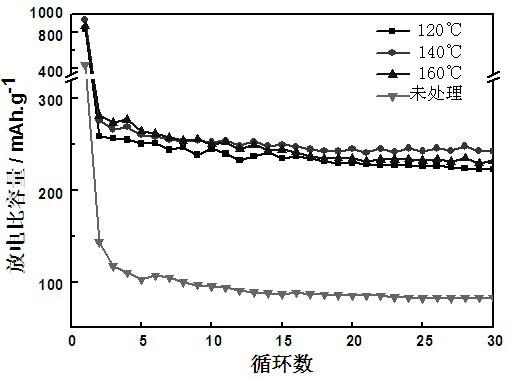

（3）将2-3克步骤（2）得到的剑麻炭纤维置于洗净的烧杯中，再加入75-85ml去离子水，用玻璃棒搅拌10-15分钟后将混合液移入内衬为聚四氟乙烯的高压反应釜内，使混合液体积为高压反应釜体积的75-85%，然后放入智能烘箱中在120 -160℃中恒温5-12小时，自然冷却至室温后，过滤，用去离子水冲洗至中性，于烘箱中经60-100℃干燥12-24小时后，经机械研磨至粒径为100-300目，得到锂离子电池负极材料。
