1. 一种剑麻纤维为原料制备锂离子电池负极材料的方法，其特征在于具体步骤为：

（1）预处理：通过将剑麻纤维揉搓、洗涤和烘干过程，除去原始剑麻纤维中夹杂的组织碎屑；

（2）将步骤（1）处理后的剑麻纤维用质量分数为15-25%的ZnCl2溶液按ZnCl2和剑麻纤维的质量比为2-6:1的浸渍比浸泡24小时，然后将剑麻纤维上的ZnCl2溶液残留用去离子水冲洗至中性，80-100℃经12-24小时烘干 ；

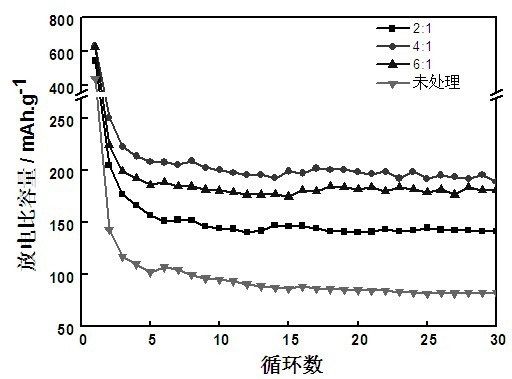

（3）将步骤（2）得到的剑麻纤维置于真空管式电阻炉中，在气体流量为40ml/min的氮气气氛下炭化0.5-1小时，炭化温度为700-1000℃，升温速率为1-10℃/min，自然冷却后即获得黑色纤维状剑麻活性炭纤维，将剑麻活性炭纤维经机械研磨至粒径为100-300目后即为锂离子电池负极材料。
